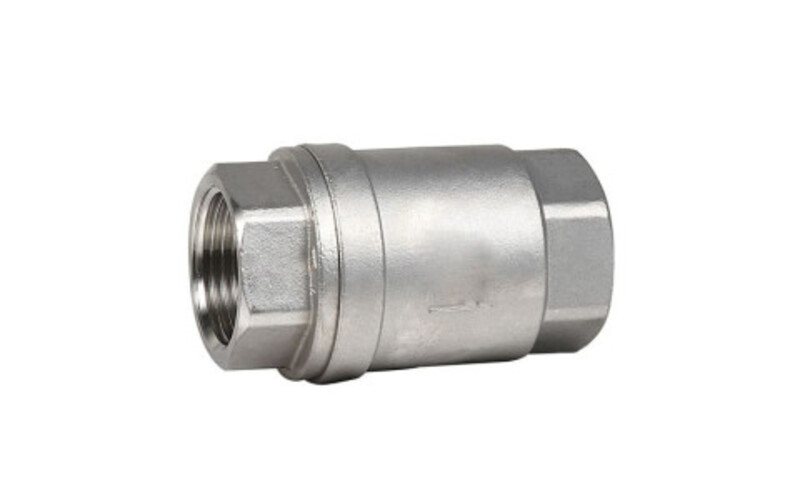

Зворотний клапан на трубопроводі: для чого потрібен і принцип його роботи

Жодна автономна водопровідна система не працює без зворотного клапана. Цей технічний пристрій із різним конструктивним виконанням забезпечує перебіг рідин у трубопроводі в потрібному напрямку. Розберемося, як влаштований клапан, як працює і як його вибрати.

Що таке зворотний клапан для води

Зворотний клапан - один із видів запірної арматури прямої дії, що забезпечує рух води в один (необхідний) бік. Якщо потік розгортається у зворотний бік, клапан автоматично закривається. Така арматура працює завдяки руху рідини і не потребує додаткового живлення.

Механізм необхідний для підтримки стабільної роботи водопровідних систем, захищає трубопровід від пошкоджень у разі аварії, впливу високого тиску через зміну ходу робочого середовища, гідроудару.

Як працює зворотний клапан

Складаються клапани зворотні з таких елементів:

1. Основний корпус. Виконується з міцної і довговічної латуні, яка вирізняється стійкістю до іржі, гниття і впливу хімічних речовин. Також виготовляються клапани з нержавійки і чавуну.
2. Рухомий золотник. Складається зі штока, шайб і прокладок між ними. Елементи золотника виконуються із пластику або латуні.
3. Ущільнювач. Як і прокладка золотника, виконується із силікону або полімеру.
4. Пружина з нержавіючої сталі. Ця деталь не передбачена в підйомних механізмах.

Принцип дії простий: у звичайному положенні пристрій закрито. Пружина, перебуваючи в напрузі, перекриває рух рідини. Під час підвищення тиску води пружина не витримує, клапан відкривається, і вода проходить через нього. У разі зниження тиску механізм затвора закривається автоматично.

Види зворотних клапанів

Призначені для різних трубопроводів і умов експлуатації, клапани зворотні класифікують за кількома ознаками і поділяють на види. Залежно від виду запірного механізму виділяють клапани:

1. Підйомні. Затвор переміщається у вертикальній площині. Якщо рідина рухається від низу до верху, потік, впираючись у кришку клапана, піднімає її і проходить крізь. При зворотному ході вода тисне на кришку, притискає її і перегороджує собі шлях.
2. Поворотні. Під тиском рідини кришка (довга стулка) відкидається в бік, відкриваючи прохід, при зворотному ході кришка замикає його.
3. Кульові. Запірний елемент - куля, яка притискається за допомогою пружини. Під силою потоку куля віджимається і відкриває прохід.
4. Дискові. Запірний механізм складається з двох стулок - дисків. У відкритому положенні стулки складені, рідина рухається в потрібному напрямку. У разі зміни напрямку стулки розкриваються і блокують просвіт.

Де застосовуються зворотні клапани

Цей вид запірної арматури застосовується на трубопроводах різних інженерних мереж. Найчастіше зворотні клапани застосовуються в таких сферах:

1. Мережі централізованого водопостачання. Механізм запобігає потраплянню в трубопровід із холодною водою гарячої води в разі стрибків тиску, захищає вимірювальні прилади від гідроударів.
2. Автономні системи постачання водою. Подача води здійснюється за допомогою заглибного насоса, що піднімає її на поверхню і подає по трубах. Зворотний клапан запобігає відтоку води в свердловину при вимкненому насосі.
3. Система автономного опалення. Якщо присутні кілька контурів нагріву (нагрівальний бак, тепла підлога тощо) з різними напірними і гідравлічними показниками, необхідний запірний механізм для нормалізації всіх значень.
4. Промислові системи. Пристрій активно використовується і на виробничих, комунальних підприємствах. Наприклад, трубопроводи для транспортування нафтопродуктів, хімічних середовищ тощо.

Переваги та недоліки зворотних клапанів

Сучасна запірна арматура має продуману конструкцію, що забезпечує високу ефективність. Основні переваги механізмів:

• простота конструкції та обслуговування;
• висока пропускна здатність і одночасно герметичність;
• мінімальний час для перекриття потоку і безшумність;
• автоматичне блокування при зміні параметрів потоку;
• невеликі розміри і вага;
• можливість встановлення в мережах різного типу і призначення;
• застосування на трубопроводах великого діаметра.

Недоліків у зворотних клапанів небагато:

• ризик протікання після встановлення додаткових з'єднань;
• ймовірність виникнення поломок при істотному підвищенні тиску.

Як вибрати зворотний клапан

Цей вид запірної арматури вибирають за такими технічними параметрами та критеріями:

• призначення (виріб підбирають, виходячи з місця його встановлення і типу магістралі);
• розміри і посадковий діаметр;
• умовна пропускна здатність;
• спосіб установки (клапан повинен підходити під усі роз'єми, щоб не допускати зайвого нагромадження деталей);
• клас герметичності.

Обслуговування зворотних клапанів

Зворотні клапани потребують регулярного технічного огляду та обслуговування. Під час огляду перевіряється герметичність, присутність сторонніх вібрацій і шумів, робота запірного механізму. За відсутності обслуговування можна не помітити поломку вчасно. Також запірний механізм може засмічуватися, тому регулярний огляд допоможе уникнути несправностей.

Трубопровідну арматуру високої якості та ефективності в Україні можна придбати в компанії Армакс. Ми пропонуємо широкий вибір зворотних клапанів від відомих виробників. Уся продукція сертифікована і відповідає нормам ДСТУ.
