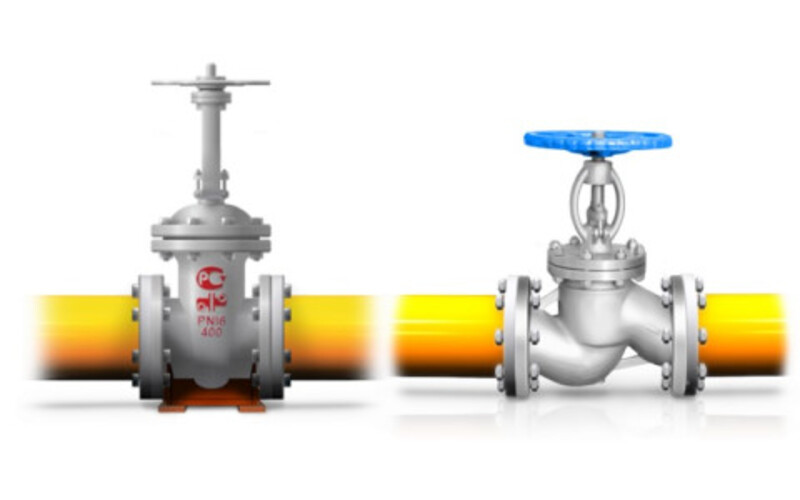

Затвор і засувка: відмінності та особливості

Затвори і засувки є типами запірної арматури, широко застосовуваної для перекриття потоку в трубопровідних системах, як у комунальному, так і в промисловому секторі. Їхнє основне завдання - блокування потоку, але конструкція й особливості використання істотно різняться, що впливає на вибір арматури для певних завдань.

Пристрій і призначення засувки

Засувка являє собою механізм, який часто використовують для повного або часткового блокування потоку в системі. Конструкція включає металевий корпус, через який передається зусилля для закриття трубопроводу. Ця арматура ідеальна для систем з високою герметичністю, оскільки її конструкція забезпечує надійне перекриття потоку.

Основні компоненти засувки:

• металевий корпус, з кінцями для з'єднання з трубами (зазвичай із фланцевим або зварювальним кріпленням);
• два сідла, між якими розміщений запірний елемент;
• шпиндельний механізм, керований різьбовою гайкою для регулювання висоти запірного елемента.

Завдяки своїй герметичності засувки знаходять широке застосування у водопровідних системах, нафтопроводах та інших комунікаціях, де потрібна висока щільність перекриття. Існує кілька різновидів засувок, які розрізняються за типом конструкції, але всі вони виконують свою основну функцію.

Характеристики конструкції затвора

Затвори розроблено як альтернативу засувкам, вони мають більш компактну конструкцію, що робить їх зручними для використання у великих трубопроводах. На додаток до функції замикання, сучасні затвори оснащуються регуляторами, що дають змогу змінювати інтенсивність потоку.

Ключові елементи затвора:

• циліндричний металевий корпус;
• клапан, який контролює потік;
• гумове кільце ущільнювача для підвищення герметичності;
• важіль для управління положенням клапана.

Завдяки своїй універсальності та герметичності затвори широко застосовуються в системах газопостачання, вентиляції, а також в опалювальних і протипожежних пристроях. Компактні розміри і невелика вага пристрою дають змогу прискорити процес монтажу і заміни. Однак при низькому крутному моменті деяких моделей можуть виникнути труднощі з очищенням трубопроводів.

Дискові затвори типу Батерфляй

Одним із популярних різновидів затворів є дисковий - Батерфляй. Його відмінна риса - поворотний диск, який обертається навколо осі і регулює потік на кут до 90°. Це простий пристрій, що полегшує його обслуговування, установку і заміну, роблячи його придатним для систем з великими діаметрами трубопроводів.

Особливості конструкції та застосування затворів Батерфляй:

• мінімум деталей, що зменшує вагу і спрощує ремонт;
• можливість регулювання потоку за допомогою редуктора;
• застосування для систем тепло- і водопостачання, вентиляції та кондиціонування.

Серед інших характеристик затворів Батерфляй можна виділити їхні компактні розміри та простоту обслуговування, що робить їх зручним вибором для пристроїв, які працюють на середовищах із низькою плинністю, наприклад, морська вода, паливо або хімічно агресивні речовини. Важливо враховувати, що цей тип затворів не рекомендується для високотемпературних або високонапірних систем.

Основні відмінності та рекомендації щодо вибору

Незважаючи на схоже призначення, конструктивні та експлуатаційні характеристики засувок і запірних механізмів мають значні відмінності, які слід враховувати при підборі обладнання. Засувки оптимальні для високонапірних систем, де потрібен мінімальний гідравлічний опір і абсолютна герметичність. Якісні ущільнювачі та високоміцні матеріали підвищують їхню стійкість за екстремальних температур, що робить їх надійним вибором у складних умовах, де дискові механізми можуть не впоратися. Компактні дискові пристрої, навпаки, кращі для трубопроводів великого діаметру і низького тиску; їх легка конструкція і мала вага сприяють швидкому встановленню і легкому обслуговуванню, що підвищує зручність експлуатації.

Вибір оптимальної запірної арматури для ваших потреб

Правильний вибір між засувкою і дисковим пристроєм залежить від особливостей вашої системи, і кожен тип арматури має свої переваги. Для систем із високим тиском, що вимагають герметичності та міцності, краще підійде засувка, що забезпечує надійну ізоляцію потоку. Водночас, для великих трубопроводів з меншими вимогами до тиску і температури найкращим вибором стане дисковий механізм, як, наприклад, конструкція Батерфляй, що поєднує в собі простоту і ефективність при обслуговуванні.
