Як виміряти діаметр труби

Перед виконанням будівельно-монтажних робіт, пов'язаних із прокладанням інженерних комунікацій, часто виникає питання, як виміряти діаметр труби, якщо документація до неї відсутня. Якщо труба вже вмонтована в систему подачі води, газопроводу або каналізації, то для ремонту або подальшого подовження потрібна висока точність вимірів, інакше придбана подовжувальна труба не встане у вихідний вузол. Якщо заміри не вимагають високої точності, можна використовувати підручні матеріали: мотузку, лінійку або мотузку. Для замірів з точністю до 0,01 мм знадобиться штангенциркуль.

Як дізнатися діаметр труби за допомогою лінійки

Вимірювання зовнішнього діаметра труби лінійкою підійде в разі, коли є безпосередній доступ до торця виробу, а точність вимірювань не є критичною. Для цього потрібно прикласти кінець лінійки до зовнішнього краю, відсунути шкалу до протилежного боку і встановити довжину.

Заміри лінійкою дають змогу обчислити внутрішній або зовнішній діаметри, а для прорахунку довжини кола можна скористатися формулою:

О = πd

де:

О - довжина кола, яку потрібно обчислити;
π - константа «Пі», що дорівнює 3,14;
d - діаметр труби.

Тобто, коли діаметр дорівнює 20 мм, довжина кола становитиме О = 20х3,14 = 62,8 мм.

Заміри діаметра труби за допомогою рулетки або мотузки

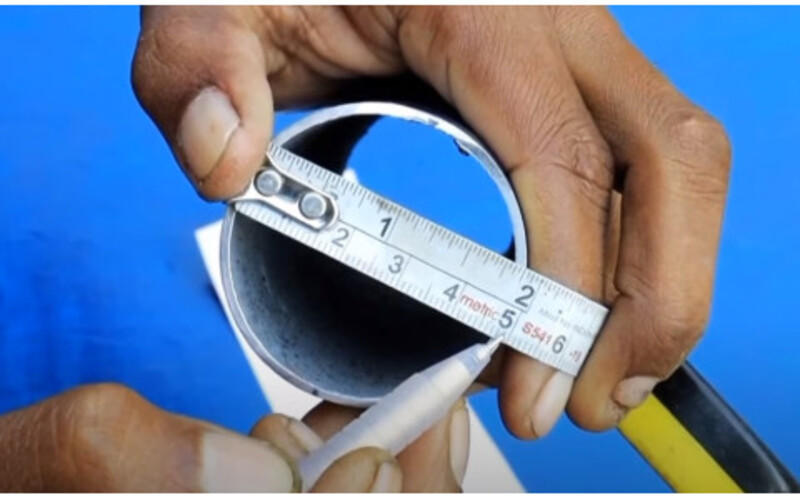

У ситуації, коли торець труби прилягає до розподільного вузла або у фахівця немає в наявності штангенциркуля, заміри можна виконати за допомогою рулетки. Для замірів діаметра труби рулеткою необхідно:

1. Обернути полотно стрічки навколо кола труби. Для щільного обхвату слід використовувати рулетку з гнучким полотном.
2. При вимірюванні діаметра рулеткою взяти найбільшу відстань на торці. Для точного розміру краще скористатися штангенциркулем.
3. Коли полотно стрічки обгорнуто навколо кола, слід поставити мітку там, де стрічка перетинає себе. Для фіксації виміру можна використовувати маркер або простий олівець.
4. Після фіксації довжини стрічку необхідно зняти і виміряти відстань від нуля до точки дотику з міткою. Отриманий результат буде відповідати окружності виробу.

Для обчислення діаметра скористайтеся формулою D = O / π, де D - діаметр, O - довжина кола, π - константа, що дорівнює 3,14. Тобто, якщо довжина кола дорівнює 30 мм, то довжина діаметра буде 30/3,14 = 9,55 мм.
Заміри рулеткою легко проводити для виробів із великим діаметром - 100 міліметрів і більше.

За відсутності рулетки такі самі заміри можна виконати за допомогою мотузки. Для цього слід:

1. Замість вимірювальної стрічки обернути окружність виробу відрізком мотузки, щільно притиснувши її до поверхні. Для уникнення грудок і нерівностей мотузка має бути натягнутою і розташованою перпендикулярно до поверхні.
2. Коли мотузка обгорнута навколо труби, необхідно зробити мітку в місці перетину країв.
3. Після видалення мотузки відміряну ділянку потрібно прикласти до лінійки.
4. Отримане значення буде еквівалентним колу.

У стандартному варіанті довжина діаметра обчислюється з урахуванням товщини стінки. Для обчислення внутрішнього діаметра рекомендується скористатися штангенциркулем або відняти від зовнішнього діаметра товщину стінок, помножену на два, згідно з формулою:

dв = Dн - 2хS

де Dн - зовнішній діаметр, а S - товщина стінки.

Якщо зовнішній діаметр становить 64 мм, а товщина стінки 5 мм, внутрішній діаметр дорівнюватиме 54 мм.

Як заміряти діаметр за допомогою штангенциркуля

Штангенциркуль стане в пригоді в разі, коли труба вже змонтована в інженерну систему, і торець виробу недоступний для замірів. Також штангенциркуль дає змогу зробити замір з високою точністю, що дорівнює 0,05 мм. Якщо нульова позначка точно збіглася з одним зі штрихів на основній шкалі, отриманий результат виражається круглим числом, а в разі зрушень на десяті поділки результат дорівнюватиме сумі двох величин - цілих чисел на основній шкалі та калібруванню часток на внутрішній.

Вимірювання діаметра округлих поверхонь проводиться таким чином:

1. Нульовий штрих ноніуса і глибиномір слід розвести доти, доки вони будуть розташовані досить широко для проведення вимірювань.
2. Акуратно згорнути обидва вимірювача навколо окружності труби.
3. Переконатися, що обидві ніжки щільно прилягають до поверхні.
4. За наявності фіксатора положення слід закріпити або утримувати його, не сильно натискаючи на головку.
5. Після стикування з поверхнею на цифровій розмітці буде відображено вимірювання діаметра труби.

Слід враховувати, що виробники труб великої пропускної здатності допускають відхилення зовнішнього діаметра від задекларованого в стандарті до 0,8%. Для обчислення товщини стінок у таких виробах використовується штангенциркуль із поділкою до 0,01 мм.

Для вимірювання труб великого діаметра у важкодоступних місцях доречно використовувати ультразвукове вимірювальне обладнання. Також для оперативного вимірювання існують вузькопрофільні вимірювальні пристрої, які зручно використовувати для з'ясування внутрішнього діаметра.

Сучасні стандарти труб розраховуються в міліметрах і дюймах, а велика кількість різновидів настільки велика, що розрахувати діаметр без використання штангенциркуля або рулетки часом неможливо.
