Види різьб: стандарти, класифікація, технічна інформація

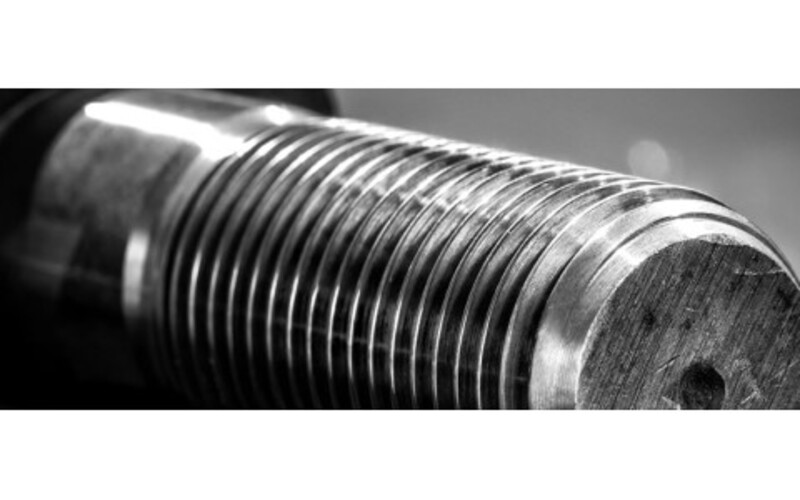

Різьба - це поверхня, створена під час гвинтового руху плоского контуру бічною поверхнею циліндра або конуса. Вона застосовується в різних галузях для забезпечення кріпильних з'єднань і передачі зусиль між елементами конструкції. Існує кілька видів різьблення, кожен з яких має свої особливості та сфери застосування.

Класифікація різьб

Різьби є важливими елементами в механізмах і конструкціях, забезпечуючи міцні та надійні з'єднання. Існує кілька критеріїв, за якими поверхні можуть бути класифіковані, що дає змогу вибирати оптимальний варіант для різних умов експлуатації.

За формою

Поверхні розрізняють два основних типи, які відрізняються за геометричною формою вершини профілю:

• циліндрична - розташовані на циліндричній поверхні;
• конічна - розміщена на конічній поверхні.

Ці типи поверхні мають різні сфери застосування залежно від конструкції та вимог до міцності з'єднань.

За розташуванням

Різьби також можна класифікувати, залежно від того, де вони розташовані на деталі:

• зовнішня - розташована на зовнішній поверхні деталі, наприклад, на гвинті або трубі;
• внутрішня - розташована на внутрішній поверхні деталі, як у гайці або муфті.

Тип розташування поверхні визначає її функцію і сферу використання в різних конструкціях.

За формою профілю

Розрізняють кілька типів профілів різьби, кожен з яких має свої особливості та сфери застосування:

• трикутна - найпоширеніша форма, використовується в метричних і дюймових різьбах;

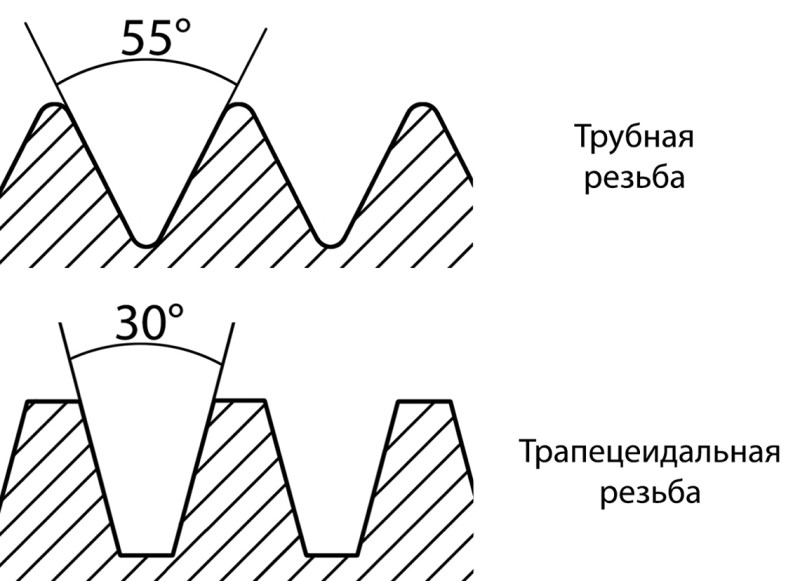

• трапецеїдальна - використовується у високонавантажених механізмах, таких як гвинтові передачі;
• упорна - має загострену форму, застосовується для з'єднань, які повинні витримувати великі навантаження;
• кругла - частіше використовується в спеціальній різьбі, наприклад, для герметичних з'єднань.

Кожна з цих форм профілю різьблення вибирається залежно від характеристик і вимог конкретного з'єднання.

За кількістю заходів

У цьому випадку покриття розрізняють два види, які впливають на міцність і особливості з'єднання.

• однозахідна - один виток різьби на одиницю довжини;
• багатозахідна - кілька витків на одиницю довжини, що дає змогу збільшити міцність з'єднання.

Вибір між однозахідною і багатозахідною різьбою залежить від навантаження і вимог до міцності з'єднання.

За напрямком нарізки

Такий тип різьби розрізняють за визначенням напрямку обертання під час монтажу з'єднань:

• права - нарізка здійснюється за годинниковою стрілкою;
• ліва - проти годинникової стрілки.

Вибір напрямку нарізки залежить від специфіки роботи механізму і вимог до його експлуатації.

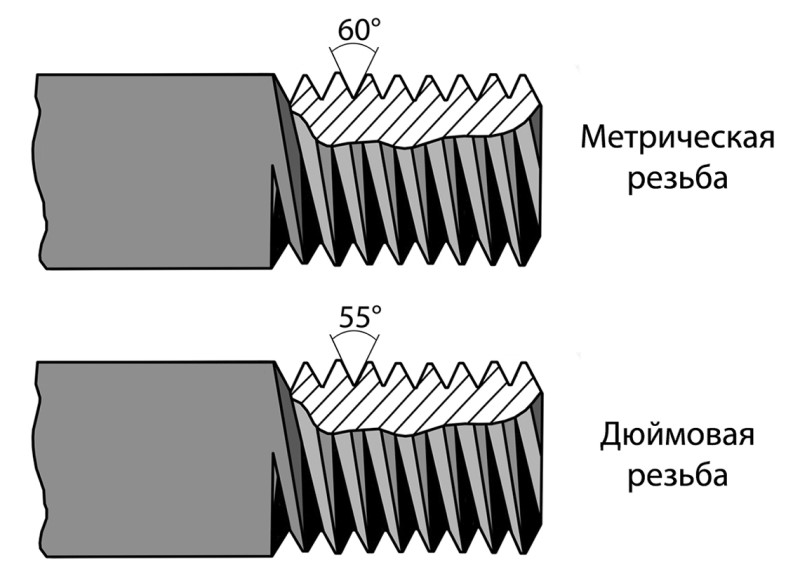

За розмірністю

Цей варіант включає два основних види, які залежать від системи вимірювань:

• метрична - вимірюється в міліметрах, використовується в більшості країн світу;
• дюймова - вимірюється в дюймах, використовується в США і Великобританії.

Вибір розмірності залежить від стандарту, прийнятого в країні або регіоні, де використовується дана різьба.

За призначенням

Поверхні можуть відрізнятися залежно від специфіки застосування та умов експлуатації:

• загального призначення - використовується для стандартних з'єднань;
• спеціального призначення - призначена для високонавантажених, герметичних або високоміцних з'єднань.

Вибір типу поверхні залежить від вимог до міцності та герметичності з'єднань у конкретних умовах.

Класифікація поверхні охоплює різні аспекти, що дає змогу вибирати оптимальний тип залежно від конкретних вимог конструкції. Правильний вибір поверхні різьби є ключовим фактором для забезпечення надійності та довговічності з'єднань у різних механізмах.

Стандарти різьби

Для забезпечення взаємозамінності та точності різьбових з'єднань було розроблено міжнародні стандарти:

• ISO 5855 - міжнародний стандарт для болтів, заснований на профілі з радіусом заокруглення западини, який підвищує стійкість до втоми;
• ГОСТ 9150-81 - метрична різьба, аналогічна ISO, використовується в країнах СНД;
• SAE і JIC - американські стандарти дюймової поверхні (60°);
• DIN - німецький стандарт для метричної різьби (60°);
• BSP і BSPT - англійські стандарти для трубних різьб (55°), де BSPT являє собою конічну поверхню, а BSP - циліндричну.

Ці параметри відіграють ключову роль в уніфікації різьбових з'єднань для забезпечення їхньої надійності та довговічності.

Технічні характеристики і технології

Технічні властивості є основними параметрами в підвищенні міцності та довговічності з'єднань різьблення. Важливо враховувати конструктивні особливості та технології, які дають змогу поліпшити експлуатаційні характеристики поверхні.

Асиметрична різьба та інші поліпшені варіанти

Для підвищення міцності та втомної стійкості поверхні застосовують конструктивні рішення, що знижують концентрацію напружень різьби:

1. Асиметрична - профіль з різними кутами нахилу на обох сторонах витка, покращуючи розподіл зусиль і збільшуючи втомну міцність.
2. Зі змінним кроком - він змінюється по довжині витка, що зменшує концентрацію напружень, особливо для високонавантажених конструкцій.
3. Зі збільшеним радіусом заокруглення западини - це знижує концентрацію напружень, покращуючи стійкість до циклічних навантажень. Однак надмірне збільшення радіуса може знизити статичну міцність.
4. З багатозахоплювальним профілем - кілька заходів на виток збільшують контактну площу і рівномірно розподіляють навантаження, підвищуючи міцність і стійкість до вібрацій і зносу.

Такі рішення широко використовуються в авіації, автомобілебудуванні та машинобудуванні для підвищення довговічності та втомної стійкості різьбових з'єднань.

Технології виготовлення різьби

Існує кілька технологічних процесів під час виготовлення поверхні, кожен з яких впливає на її довговічність і стійкість до навантажень. Основні технології виробництва різьблення включають:

1. Нарізання - традиційний метод, за якого різьба створюється за допомогою нарізного інструменту. Цей метод має обмеження щодо довговічності.
2. Накочування - процес, за якого поверхня формується під тиском, що забезпечує поліпшену структуру металу і підвищує його втомну міцність.
3. Мікрокульки та інші методи ППД - процеси після різьбового оброблення, які створюють стискальні залишкові напруги в різьбі, що значно збільшує її циклічну довговічність.

Ці технології виробництва визначають характеристики поверхні і впливають на її довговічність в експлуатації. Вибір відповідного методу залежить від вимог до міцності з'єднань і умов їхньої експлуатації.

Вплив термічної обробки

Така обробка поверхні відіграє ключову роль у поліпшенні експлуатаційних характеристик різьблення. Основні методи включають:

1. Азотування - процес, під час якого на поверхні утворюється міцний шар нітридів, що підвищує втомну міцність і опір зносу.
2. Цементація - насичення поверхні вуглецем, що покращує твердість зовнішнього шару і підвищує зносостійкість різьблення.
3. Загартування - обробка за високих температур з подальшим охолодженням, що підвищує твердість матеріалу і його опір навантаженням.

Ці процеси створюють стискаючі залишкові напруги на поверхні різьби, що збільшує її втомну стійкість.

Вибір типу різьби і технології її виготовлення впливає на довговічність і міцність кріпильних з'єднань. Необхідно враховувати стандарти та вимоги для конкретних застосувань, щоб забезпечити надійність конструкцій.
