Види зварних тріщин, причини їх появи та методи усунення

Зварювання — процес, що лежить в основі сучасних металоконструкцій, від мостів до корпусів кораблів. Однак навіть найменша помилка при зварюванні може обернутися катастрофічними наслідками. Одним з найпідступніших дефектів вважаються зварні тріщини. Вони можуть з'явитися непомітно, але в майбутньому призвести до руйнування всієї конструкції. У цій статті розберемо, які бувають види тріщин у зварних з'єднаннях, чому вони виникають і як їх усунути.

Види зварних тріщин

Тріщини в зварюванні класифікуються за кількома ознаками: за часом появи, за розташуванням і за механізмом утворення. Кожна категорія має свої особливості і вимагає специфічного підходу до усунення.

За часом виникнення

Залежно від моменту, коли з'являється дефект, зварні тріщини поділяють на гарячі та холодні. Це базова класифікація, яка допомагає визначити, в якій саме фазі зварювального процесу виникла проблема — під час кристалізації металу або вже після його охолодження. Розуміння часових рамок утворення дефектів дозволяє ефективніше підбирати методи контролю та оцінки якості з'єднання.

1. Гарячі тріщини — утворюються відразу після зварювання, в момент, коли рідкий метал починає кристалізуватися. Вони формуються при високих температурах, найчастіше в інтервалі від 1000 до 1300 °C. Такі дефекти виникають безпосередньо в шві, частіше в його центрі, а також уздовж меж зерен, і відносяться до найбільш небезпечних, оскільки можуть з'являтися ще до того, як метал остаточно затвердіє. Характерною рисою гарячих тріщин є їх крихкість і міжкристалічна будова, а також слабка помітність на поверхні, що ускладнює їх раннє виявлення.
2. Холодні тріщини, навпаки, з'являються вже після того, як метал повністю охолов. Вони можуть проявитися як через кілька годин, так і через кілька діб після завершення зварювання. Найчастіше холодні тріщини локалізуються в зоні термічного впливу, рідше — в самому шві або основному металі. Такі дефекти можуть бути як відкритими, так і прихованими всередині матеріалу, і часто не виявляються візуально без застосування спеціальних методів контролю, таких як ультразвук або магнітопорошковий аналіз. Холодні тріщини особливо небезпечні тим, що з'являються непомітно і можуть прогресувати під дією залишкових напружень або зовнішнього навантаження.

Таким чином, тимчасова класифікація допомагає швидко орієнтуватися в природі дефекту і визначити, на якому етапі технологічного ланцюжка слід шукати порушення. Гарячі тріщини сигналізують про проблеми з самим процесом зварювання і вибором режимів, в той час як холодні вказують на структурні напруги і необхідність додаткової стабілізації після виконання шва.

За розташуванням в конструкції

Просторове розташування тріщин в зварних з'єднаннях відіграє ключову роль в їх діагностиці і подальшому усуненні. Кожен з видів має свою природу виникнення і вимагає індивідуального підходу при контролі якості зварювання:

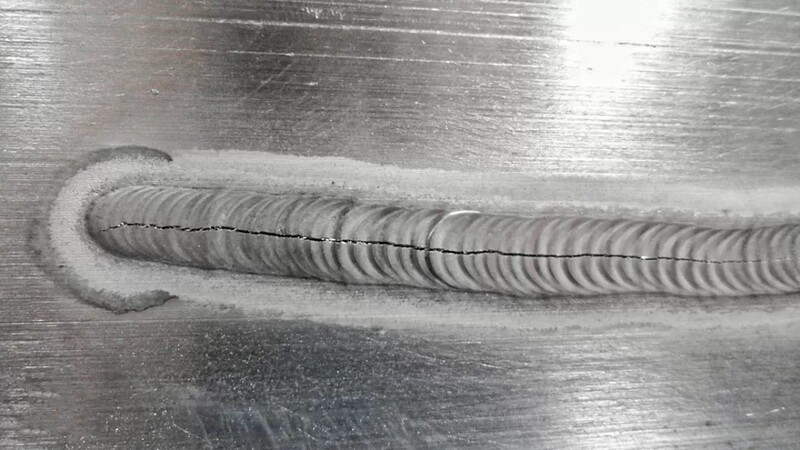

1. Поздовжні тріщини — орієнтовані вздовж осі зварного шва і часто виникають через усадочні деформації при охолодженні металу. Ці дефекти можуть бути як гарячими, так і холодними, і зазвичай проходять по центру шва, вказуючи на нерівномірний розподіл температури і напружень.
2. Поперечні тріщини — спрямовані перпендикулярно до осі шва. Зазвичай з'являються в багатошарових зварних з'єднаннях при наявності внутрішніх напружень. Ці дефекти схильні до поширення під зовнішнім навантаженням, що робить їх небезпечними для міцності конструкції.
3. Тріщини в навколошовній зоні — виникають в зоні термічного впливу, де температура була високою, але не довела метал до розплавлення. Ці тріщини пов'язані з перепадами температур при охолодженні і втратою пластичності металу.
4. Кратерні тріщини — утворюються в кінці зварювального процесу, коли зварювальна дуга гасне, а розплавлений метал ще не затвердів. Ці дефекти часто виникають через помилки при завершенні зварювання, але можуть привести до подальшого руйнування з'єднання.

Розуміння того, де саме локалізується тріщина — уздовж, поперек, поруч зі швом або в зоні його завершення — дає можливість більш точно виявити причину її утворення і вжити заходів для запобігання аналогічних дефектів в майбутньому.

За напрямком розвитку

Напрямок поширення тріщин у зварних з'єднаннях впливає не тільки на їх виявлення, але й на потенційні ризики для цілісності конструкції. Розрізняють типи:

1. Поверхневі тріщини — розташовуються на видимій частині зварного шва і часто виявляються на ранніх етапах (при візуальному огляді або капілярному контролі). Ці тріщини зазвичай усуваються до початку експлуатації конструкції, проте їх наявність може свідчити про порушення в технології зварювання.
2. Внутрішні тріщини — розвиваються в тілі шва або навколошовній зоні і часто залишаються непоміченими при поверхневій перевірці. Для їх виявлення потрібні більш складні методи контролю, такі як ультразвукова або рентгенографічна діагностика. Ці дефекти можуть значно послабити конструкцію і стати причиною її руйнування під навантаженням.

Розподіл тріщин за напрямком розвитку дозволяє точно визначити необхідний рівень контролю і попередити можливі аварійні ситуації на етапі виробництва або експлуатації зварних конструкцій.

Причини появи тріщин

Причини появи зварних тріщин різноманітні і залежать від комбінації факторів: хімічного складу, режиму зварювання, підготовки крайок, умов навколишнього середовища і застосовуваних матеріалів. Умовно їх можна розділити на технологічні, конструктивні та експлуатаційні.

Технологічні причини:

• недотримання режимів зварювання: неправильно підібраний струм, напруга або швидкість зварювання можуть призвести до перегріву або недостатнього проплавлення металу;
• відсутність попереднього підігріву: особливо критично при зварюванні високовуглецевих сталей, де різкий перепад температур викликає напруження;
• погана якість присадочного матеріалу: електроди або дріт з високим вмістом шкідливих домішок (S, P) різко знижують пластичність зварного з'єднання;
• забруднення країв: масло, іржа або волога на поверхні деталей призводять до утворення пор і мікротріщин.

Конструктивні причини:

• жорстка фіксація деталей: якщо елементи не можуть вільно переміщатися при охолодженні, в металі виникають напруги, що сприяють утворенню тріщин;
• товстостінні вироби: при зварюванні товстих деталей збільшується обсяг термічно навантаженого металу, що створює умови для виникнення тріщин;
• неправильна послідовність накладання швів: це може призвести до накладання термічних деформацій і концентрації напружень.

Експлуатаційні причини:

• зовнішні динамічні навантаження: тріщини можуть розвиватися під час експлуатації конструкції під дією вібрацій або циклічних навантажень;
• корозійні впливи: агресивні середовища прискорюють процес руйнування металу, особливо в зонах мікротріщин.

Розуміння цих причин допомагає своєчасно запобігти дефектам і підвищити довговічність конструкцій.

Методи усунення зварних тріщин

Усунення тріщин залежить від їх характеру, розміру і розташування. Нижче представлені основні методи.

1. Механічне видалення. Найпростіший і часто застосовуваний спосіб — це вирізання пошкодженої зони і подальше заварювання. Це може бути виконано за допомогою шліфування, різання або фрезерування. Після видалення дефекту проводиться повторне зварювання з урахуванням правильного підбору режимів і матеріалів.
2. Термічна обробка. Для зняття внутрішніх напружень застосовується попередній і подальший підігрів. Застосовується також нормалізація або відпал після зварювання для відновлення структури металу.
3. Наплавлення. У випадках, коли тріщина неглибока, можливе наплавлення нового шару металу поверх дефекту з подальшим контролем якості.
4. Зміцнення зони шва. Це може бути обробка ударними навантаженнями, вібраціями або роликовим наклепом для перерозподілу залишкових напружень.
5. Комплексний ремонт. Застосовується при критичних пошкодженнях і може включати в себе вирізання фрагмента конструкції і заміну його на новий елемент з подальшим зварюванням і контролем.

Кожен метод спрямований на відновлення міцності і довговічності конструкції.

Методи контролю якості зварювання

Для виявлення тріщин застосовуються різні методи контролю:

• візуально-оптичний контроль: дозволяє швидко виявити поверхневі тріщини;
• ультразвуковий контроль: один з найбільш ефективних методів для виявлення внутрішніх дефектів;
• рентгенографічний метод: дозволяє «просвітити» шов і виявити приховані дефекти;
• магнітопорошковий контроль: ефективний для феромагнітних матеріалів;
• капілярний метод: застосовується для виявлення мікротріщин на поверхні.

Кожен з них має свої переваги і застосовується в залежності від типу зварного з'єднання і вимог до якості.

Профілактика утворення тріщин

Найбільш ефективна стратегія — запобігання утворенню тріщин ще на стадії планування зварювання. Для цього необхідно дотримуватися таких заходів:

1. Використання електродів і дроту з низьким вмістом водню.
2. Забезпечення необхідного підігріву до і після зварювання.
3. Контроль параметрів зварювання: сила струму, напруга, швидкість руху електрода.
4. Попередня підготовка крайок і видалення всіх забруднень.
5. Врахування конструктивних особливостей і правильний вибір технології накладання швів.

Застосування цих заходів значно знижує ризик виникнення дефектів і покращує якість зварювання.
