Що таке клапан - види та призначення

У промисловості, автомобільній і побутовій техніці, системах водопостачання та опалення постійно використовуються клапани - механічні пристрої, що дають змогу регулювати потік рідини або газу шляхом відкриття, закриття або блокування проходів. Незважаючи на різноманітність конструкцій і типів, усі клапани виконують приблизно однакове завдання - контроль і управління потоком середовища.

Які типи клапанів бувають

Клапан відіграє ключову роль у контролі та регулюванні потоків рідин і газів у різних системах. Існує безліч типів, кожен з унікальними характеристиками і функціями. Вивчимо основні види, їхні конструктивні особливості та сфери застосування, щоб вибрати найбільш підходящий варіант для ваших умов.

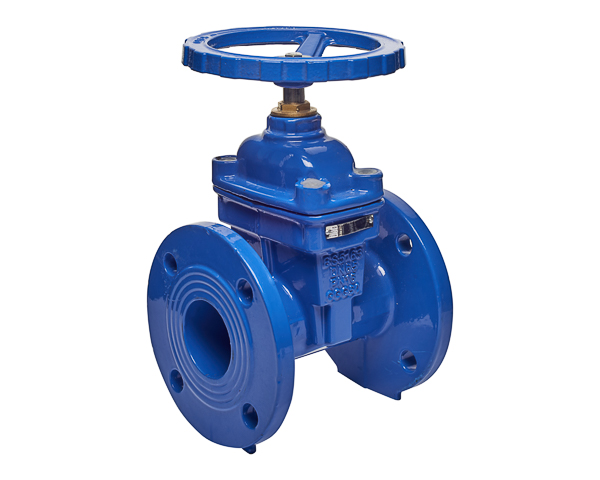

Клинова засувка

Призначена для повного відкриття або перекриття середовища. Вона оснащена клиноподібною заслінкою, яка переміщується перпендикулярно потоку, забезпечуючи герметичне закриття. Такий тип пристрою застосовується в системах, де важливо мінімізувати опір, наприклад, у водопостачанні та газових трубопроводах.

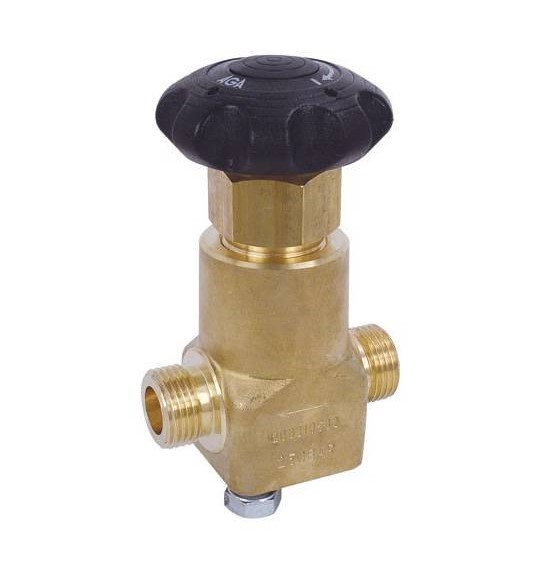

Прохідний вентиль

Призначений для регулювання тиску і швидкості руху рідини або газу. Він має диск або пластину, які обертаються навколо осі, що дає змогу точно контролювати ступінь відкриття і потік. Вентилі часто використовуються в системах, де потрібне точне управління, наприклад, в опалювальних і охолоджувальних установках.

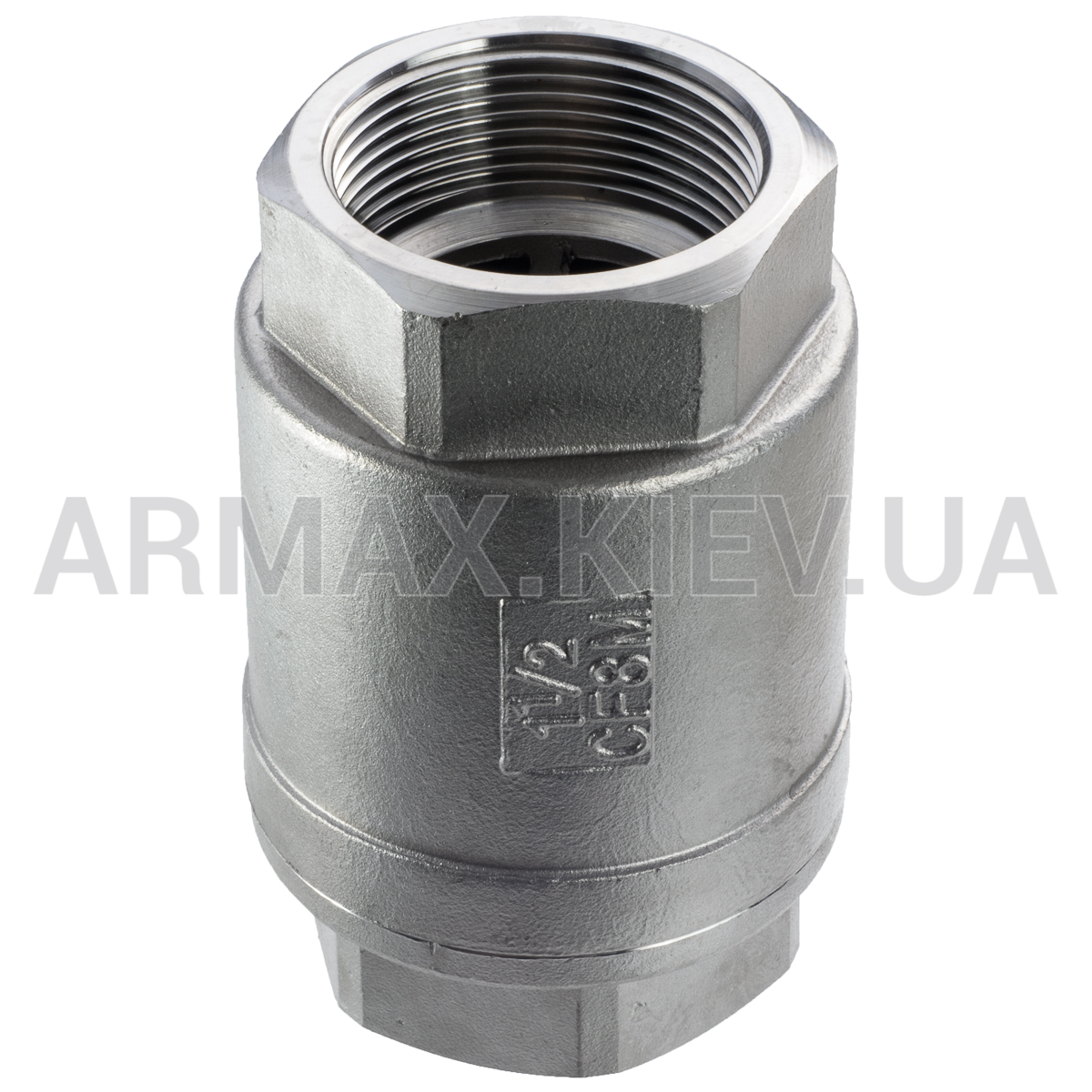

Зворотний клапан

Автоматично запобігає зворотній течії рідини або газу в системі. Він відкривається під час прямого руху середовища і закривається під час зворотного, що захищає обладнання від пошкоджень і запобігає змішуванню різних потоків. Зворотні клапани широко застосовуються в насосних установках і водопостачанні.

Корковий клапан

Має форму циліндра або конуса і використовується для швидкого відкриття і закриття потоку. Його конструкція проста і надійна, що робить його популярним у нафтовій і газовій промисловості, а також у системах, де важлива герметичність.

Кульовий кран

Це клапан із кулястим затвором, який обертається навколо своєї осі, відкриваючи або закриваючи прохід. Він забезпечує відмінну герметичність і використовується там, де потрібне швидке і повне відкриття або закриття потоку. Кульові крани застосовуються в системах водопостачання, нафтопродуктів і газових трубопроводах.

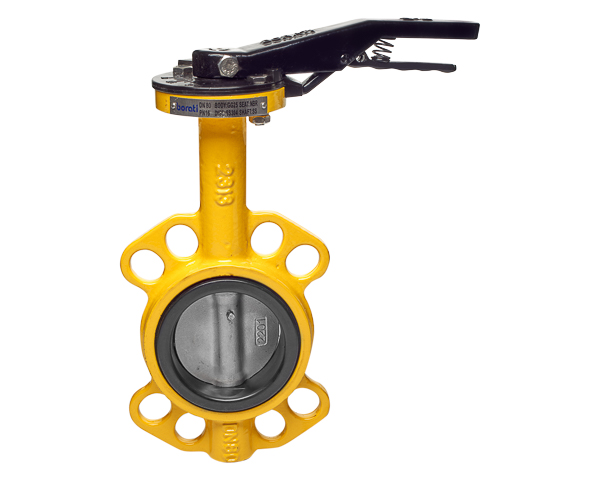

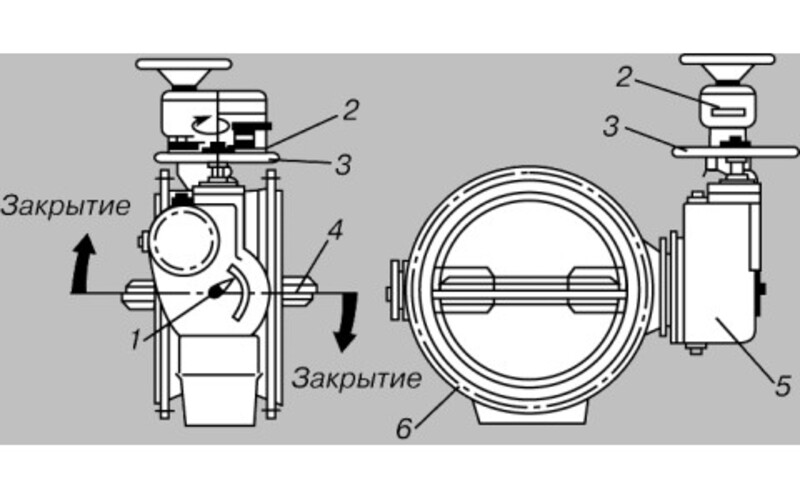

Засувка Батерфляй

Має обертовий диск, який повертається навколо центральної осі, контролюючи потік рідини або газу. Засувка батерфляй зручна у використанні, вимагає мінімальних зусиль для управління і використовується у великих трубопроводах з низьким тиском.

Голчастий клапан

Цей тип пристрою призначений для точного регулювання малих потоків рідини або газу. Він оснащений тонкою голкою, яка плавно переміщається в сідлі, забезпечуючи точний контроль за обсягом середовища, що проходить. Такі клапани зазвичай застосовуються в лабораторних установках і системах, де потрібна висока точність.

Шлангова засувка

Призначена для управління рухом середовища в гнучких трубопроводах. Вона оснащена механізмом стиснення, який перекриває або регулює потік у шлангу. Ці засувки часто використовуються в системах з агресивними або в'язкими речовинами, оскільки не мають внутрішніх частин, що контактують із потоком.

Запобіжний клапан

Автоматично відкривається, щоб скинути надлишковий тиск у системі, запобігаючи пошкодженню обладнання та трубопроводів. Він є важливим елементом безпеки в механізмі високого тиску, таких як парові котли та газові балони.

Ці типи клапанів допомагають керувати потоками різних рідин і газів у широкому спектрі застосувань, забезпечуючи безпеку й ефективність роботи різних установок.

Які функції виконують клапани

Клапани відіграють важливу роль у різних системах і виконують кілька ключових функцій залежно від їхнього типу та сфери застосування. Вони можуть:

• зупиняти і запускати рух води або газу в трубопроводах;
• регулювати швидкість і обсяг середовища;
• запобігати зворотному руху, захищаючи обладнання від пошкоджень і аварій;
• скидати надлишковий тиск для забезпечення безпеки системи.

Завдяки цим можливостям клапани є незамінними елементами в найрізноманітніших сферах, від побутової техніки до складних промислових комплексів.

Області застосування клапанів

Пристрої для регулювання потоків широко використовуються в різних галузях господарської діяльності, зокрема:

• нафтогазової та хімічної промисловості;
• енергетиці та металургії;
• водопровідних і каналізаційних системах;
• автомобільної промисловості;
• будівництво та ЖКГ;
• сільському господарстві.

Така різноманітність сфер застосування підкреслює їхню важливість для забезпечення безпеки, підвищення ефективності та надійності технологічних процесів і систем.
