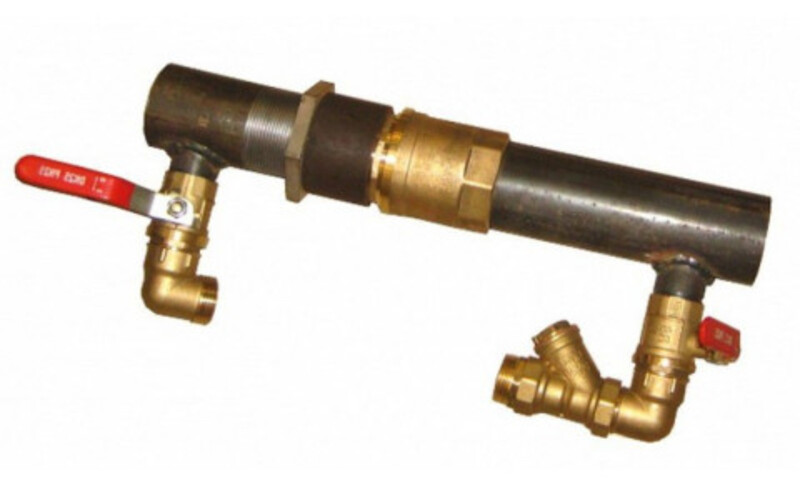

Що таке байпас і його роль у водопостачанні

Байпас - це елемент системи трубопроводів, що являє собою обхідний контур, через який може бути перенаправлений потік води, якщо основне обладнання потребує обслуговування, ремонту або заміни. Цей компонент забезпечує підтримку роботи водопостачання в тих ситуаціях, коли припинення подачі води неприпустиме. У найпростішій формі обвід - це ділянка трубопроводу із запірною арматурою, яка дає змогу переключити рух води в обхід насоса, фільтра, теплообмінника або іншого елемента системи.

Застосування обводу характерне для складних інженерних рішень, де важливим є підтримання безперебійної подачі води в умовах мінливих експлуатаційних навантажень. Саме ця споруда дає змогу системі гнучко реагувати на аварійні ситуації та проводити профілактичні роботи, не порушуючи роботу водопостачання.

Застосування байпаса у водопостачанні: від насосних станцій до фільтрації

Байпас широко використовується в різних галузях водопостачання, вирішуючи одразу кілька важливих завдань. Однією з ключових функцій є забезпечення безперервної подачі води, що критично для житлових комплексів, промислових підприємств і комерційних об'єктів. Розглянемо детальніше, де і як байпас застосовується в сучасних установках:

1. Циркуляційні насоси в системах опалення та ГВП. В опалювальних і ГВП-мережах байпас допомагає обходити циркуляційні насоси, що забезпечують рух води. У разі поломки або обслуговування насоса, він дає змогу підтримувати роботу всієї системи за рахунок природної циркуляції. Це критично важливо взимку, коли зупинка водообігу може призвести до замерзання труб. Таким чином, обвід запобігає призупиненню роботи опалення, що вкрай необхідно для підтримки комфорту і безпеки.
2. Системи очищення води. У фільтрувальних установках обвід допомагає під час заміни або обслуговування фільтрувальних елементів. Оскільки фільтри потребують регулярної заміни та очищення, наявність обхідного контуру дає змогу спрямувати воду в обхід фільтра без необхідності припинення подачі води. Це рішення особливо актуальне в промислових умовах, де постійне подання води вкрай важливе, навіть якщо фільтрація припинена.
3. Теплообмінники для опалення та гарячого водопостачання. Байпас також активно використовується в установках з теплообмінниками, що відповідають за підігрів води. Він дає можливість обслуговувати або очищати теплообмінники, часто схильні до утворення накипу і забруднень, не припиняючи обігрів або подачу гарячої води. Це допомагає підтримувати високу ефективність обладнання та запобігає його перегріванню.
4. Гідравлічне регулювання тиску. У разі різкого збільшення або зниження обсягу споживаної води обвід допомагає підтримувати стабільний тиск, уникаючи гідроударів та інших можливих наслідків коливань тиску. Це особливо актуально для об'єктів з високою продуктивністю, де пошкодження труб або обладнання може спричинити серйозні наслідки.
5. Аварійні резервні контури. Якщо основне обладнання, наприклад, насос, виходить з ладу, байпас забезпечує продовження подачі води споживачам без необхідності повного відключення водопостачання. Це вкрай важливо для таких об'єктів, як лікарні, промислові підприємства або житлові комплекси, де стабільність подачі води має бути гарантована в будь-яких умовах.

Така багатофункціональність робить байпас незамінним елементом у сучасних системах водопостачання, забезпечуючи їхню надійність і довговічність.

Конструкція байпаса і його ключові компоненти

Конструкція обводу, як правило, складається з таких основних компонентів:

• трубопровід - обхідна ділянка, якою спрямовується вода в обхід основного обладнання;
• запірна арматура - включає в себе клапани, крани або засувки, які дозволяють перемикати потоки води;
• зворотні клапани - запобігають зворотному руху води, що особливо важливо при коливаннях тиску в системі.

Залежно від складності установки, водозабірна споруда може бути доповнена такими елементами, як манометри, датчики тиску і температури, а також автоматичні регулятори, що забезпечують оптимальну роботу в різних режимах.

Види байпасів: класифікація та особливості

Байпаси можна класифікувати за кількома ознаками, і кожен різновид має своє призначення:

1. Ручні - це найпростіші конструкції, де перемикання здійснюється оператором вручну. Для цього використовуються звичайні запірні клапани або засувки. Такі рішення прості в установці, але вимагають постійного контролю та участі людини для перемикання потоків води.
2. Автоматичні - це більш складні системи, якими керують автоматично за допомогою датчиків тиску, температури або інших параметрів. У разі виникнення неполадок, перевантажень або аварійного падіння тиску, автоматичний байпас перенаправляє потік води без участі оператора. Це робить такі системи вкрай ефективними на об'єктах із високим рівнем автоматизації та підвищеними вимогами до надійності водопостачання.
3. Комбіновані - поєднують у собі можливості як ручного, так і автоматичного управління. Оператор може в будь-який момент взяти під контроль роботу байпаса, що дає гнучкість в експлуатації та знижує залежність від автоматизованих систем. Ці рішення оптимальні для об'єктів, де необхідна висока надійність і гнучкість.

Байпаси розрізняються за призначенням, і найпопулярніші з них - радіаторні та насосні. Перший тип використовується для забезпечення циркуляції теплоносія через радіатори, навіть якщо їх тимчасово вимкнено. Насосні - призначені для обходу насосного обладнання, що дає змогу системі продовжувати роботу під час технічного обслуговування або заміни компонентів. Обидва рішення значно підвищують надійність і адаптивність опалювальних і водопровідних контурів. Таким чином, вибір типу байпаса залежить від вимог до системи, її автоматизації та рівня необхідної надійності.

Переваги обводу у сфері водопостачання

Використання байпаса у сфері водопостачання забезпечує кілька ключових переваг. Однією з них є підтримання безперервної подачі води, що особливо важливо для об'єктів, де перерви в подачі неприпустимі. Він дає змогу проводити обслуговування обладнання без відключення всієї системи, що значно скорочує час на ремонтні роботи. Це знижує експлуатаційні витрати і зменшує ймовірність збоїв у роботі.

Крім того, обвід сприяє рівномірному розподілу потоків води, що зменшує навантаження на насоси та інші елементи установки, подовжуючи їхній термін служби. Підвищується загальна надійність, оскільки в разі несправностей основного обладнання вода перенаправляється обхідною лінією, запобігаючи аваріям.

Таким чином, байпас робить систему більш стійкою до несподіваних навантажень, покращуючи її ефективність і довговічність.

Основні рекомендації щодо встановлення байпаса

Правильне встановлення байпаса - ключовий фактор його успішної роботи. Неправильно змонтований вузол може не тільки не виконувати свої функції, а й стати джерелом проблем для всієї системи. Ось кілька важливих рекомендацій:

• діаметр байпаса має бути порівнянний з діаметром основного трубопроводу, щоб уникнути значних втрат тиску;
• усі елементи запірної арматури мають бути надійними і стійкими до корозії, особливо якщо система використовується в агресивному середовищі;
• обвід встановлюється максимально близько до основного обладнання для мінімізації довжини обхідного шляху і зниження втрат тиску.

Правильне дотримання цих рекомендацій значно збільшує ефективність роботи вузла і запобігає виникненню аварійних ситуацій. Також важливо регулярно перевіряти стан усіх компонентів системи, щоб своєчасно виявляти й усувати можливі несправності.

Байпас відіграє ключову роль у забезпеченні стабільності та гнучкості водопостачання. Цей компонент дає змогу проводити технічне обслуговування без необхідності повного зупинення системи, що знижує навантаження на обладнання та зменшує ризик непередбачених поломок. Завдяки можливості обходу насосів, фільтрів або теплообмінників, система стає більш ефективною і надійною в експлуатації.
