Що таке рівнеміри? Різновиди та принципи дії

Що таке рівнеміри?

Рівнеміри — це вимірювальні прилади, призначені для визначення рівня рідин, сипучих матеріалів або середовищ у резервуарах, ємностях, трубопроводах та технологічних установках. Вони широко застосовуються у промисловості для контролю, автоматизації процесів і забезпечення безпеки.

Рівнеміри дозволяють:
• контролювати мінімальний і максимальний рівень середовища;
• запобігати переповненню або роботі «всуху»;
• передавати дані на системи автоматичного керування (АСУ ТП).

⸻

Основні різновиди рівнемірів

Існує кілька типів рівнемірів, які відрізняються принципом дії та сферою застосування.

⸻

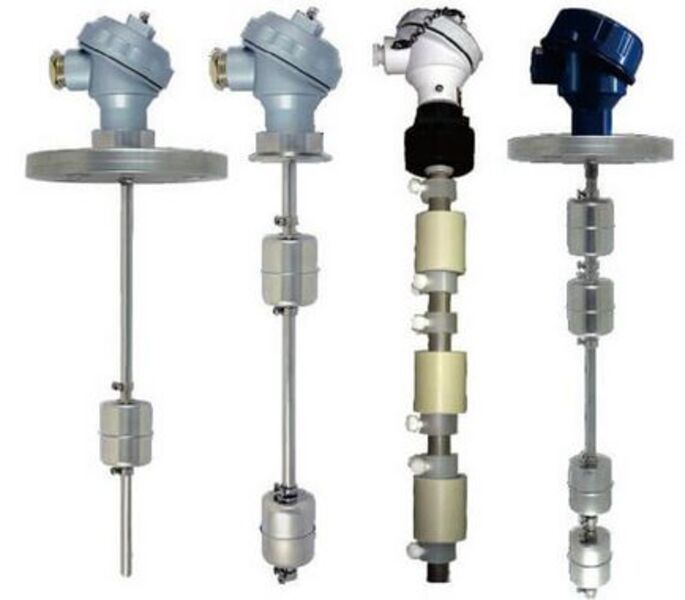

1. Поплавкові рівнеміри
Принцип дії:
Робота базується на зміні положення поплавка, який рухається разом із рівнем рідини. Переміщення поплавка передається на вимірювальний механізм або датчик.

Переваги:
• проста та надійна конструкція;
• не потребують електроживлення (у механічних версіях);
• висока точність для стабільних середовищ.

Застосування:
Вода, нафтопродукти, технічні рідини, резервуари та баки.

⸻

2. Ємнісні рівнеміри
Принцип дії:
Вимірювання ґрунтується на зміні електричної ємності між електродом і стінкою ємності при зміні рівня середовища.

Переваги:
• підходять для рідин і сипучих матеріалів;
• компактні;
• працюють у широкому діапазоні температур і тисків.

Застосування:
Хімічна, харчова, фармацевтична промисловість.

⸻

3. Ультразвукові рівнеміри
Принцип дії:
Прилад випромінює ультразвуковий сигнал, який відбивається від поверхні середовища. За часом повернення сигналу визначається рівень.

Переваги:
• безконтактне вимірювання;
• відсутність контакту з агресивними середовищами;
• простий монтаж.

Застосування:
Вода, стічні води, агресивні та забруднені середовища.

⸻

4. Радарні рівнеміри
Принцип дії:
Аналогічний ультразвуковим, але використовується мікрохвильовий радарний сигнал, що забезпечує високу точність навіть у складних умовах.

Переваги:
• стабільна робота при високих температурах і тиску;
• нечутливі до пари, пилу, піни;
• висока точність вимірювання.

Застосування:
Нафтогазова, хімічна, енергетична промисловість.

⸻

5. Гідростатичні рівнеміри
Принцип дії:
Вимірювання базується на визначенні тиску стовпа рідини, який прямо пропорційний її рівню.

Переваги:
• точні та надійні;
• підходять для глибоких резервуарів;
• просте підключення до систем автоматизації.

Застосування:
Водопостачання, каналізаційні системи, резервуари з рідинами.

⸻

Як обрати рівнемір?

При виборі рівнеміра важливо враховувати:
• тип середовища (рідина, сипучий матеріал, агресивність);
• температуру та тиск;
• необхідну точність вимірювання;
• умови монтажу та експлуатації;
• потребу в інтеграції з автоматикою.

⸻

Висновок

Рівнеміри є ключовим елементом контролю технологічних процесів у багатьох галузях. Правильно підібраний тип приладу забезпечує точність вимірювань, стабільність роботи обладнання та підвищує безпеку виробництва.
