Пробковий кран: види і застосування, плюси і мінуси

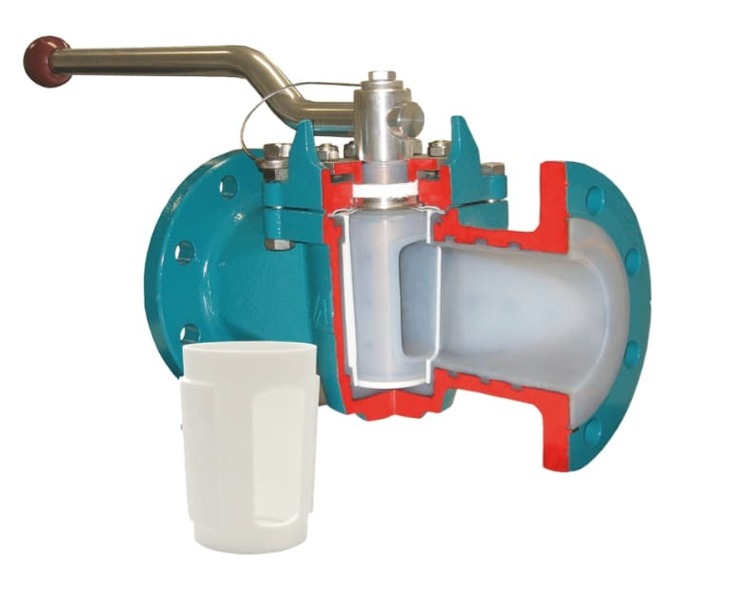

Пробковий (конусний) кран - це один із найстаріших видів запірної арматури, призначений для перекриття потоку рідин або газів у трубопроводах. Його запірний елемент виконаний у формі усіченого конуса, завдяки чому такі крани часто називають конусними.

Принцип дії пристрою простий: під час повороту пробки наскрізний отвір поєднується або роз'єднується з проходом у корпусі, відкриваючи або перекриваючи потік. Приклад аналогічної конструкції - краник російського самовара.

Пробкові крани застосовуються для роботи з широким діапазоном тисків до 16 МПа і температур до +280 °C.

Основні види пробкових кранів

Пристрої представлені в декількох конструктивних варіантах, кожен з яких оптимізований для певних умов експлуатації. Відмінності між ними полягають у способах ущільнення, рівні допустимого тиску і температурних режимах. Розглянемо основні типи пробкових кранів.

Сальникові

У цих кранах ущільнення між пробкою і корпусом забезпечується сальниковою набивкою. За допомогою віджимного болта можна регулювати щільність прилягання пробки, полегшуючи її поворот у разі заклинювання. За необхідності щільність ущільнення посилюється без зупинки обладнання, що особливо важливо під час експлуатації газового обладнання низького тиску.

Натяжні

Найпростіший варіант пристрою. Пробка фіксується гайкою і шайбою, забезпечуючи надійну герметичність. Тиск експлуатації обмежено 1 МПа, діаметр трубопроводу - до 50 мм. Деякі моделі оснащуються додатковою сорочкою для обігріву, що робить їх придатними для роботи з в'язкими речовинами.

Пробно-спускні

Такі моделі встановлюються на контрольні прилади для відбору проб газів або рідин. Вони працюють при тисках до 1 МПа і температурах до 225 °C.

Галузі застосування пробкових кранів

Пристрої знаходять застосування в найрізноманітніших галузях:

• переміщення сірки і сірчаної кислоти;
• бітумні та нафтопереробні установки;
• виробництво мінеральних добрив і кислот;
• перекачування мазуту і дизельного палива;
• целюлозно-паперова промисловість;
• установки з опріснення морської води;
• виробництво алюмінію і меламіну;
• робота з агресивними та абразивними середовищами.

Їх застосовують там, де важлива надійність під час контакту з речовинами, що полімеризуються і кристалізуються.

Режими експлуатації

Робочі характеристики:

• діаметр від 15 до 600 мм;
• тиск від 16 до 160 бар;
• температура до +280 °C.

Такі параметри роблять пробкові крани універсальними для застосування в різних промислових галузях, включно з хімічною, нафтогазовою та енергетичною сферами. Правильний підбір пристрою за робочими характеристиками забезпечує його надійну і довговічну роботу.

Переваги пробкових кранів

Пробкові пристрої мають низку значних переваг:

1. Відсутність сальникових ущільнень - герметичність забезпечується завдяки тефлоновій (PTFE) втулці.
2. Мінімізація мертвих зон - відсутність пустот запобігає накопиченню твердих частинок.
3. Стійкість до агресивних середовищ - PTFE втулка захищає внутрішні поверхні від хімічного впливу.
4. Довговічність - низьке тертя між пробкою і втулкою збільшує термін служби виробу.
5. Збереження герметичності - надійна робота навіть за низького тиску і у вакуумі.
6. Простота обслуговування - крани не потребують регулярного техобслуговування.
7. Відсутність ризику блокування - корок не застряє навіть при тривалому простої.
8. Максимальна робоча температура середовища - до +280 °C.

Завдяки цим якостям пристрої успішно застосовуються в системах із підвищеними вимогами до надійності та стійкості до агресивних впливів. Їхня конструкція дає змогу значно скоротити експлуатаційні витрати і збільшити загальну ефективність трубопровідних систем.

Недоліки пробкових кранів

Незважаючи на численні переваги, пристрої мають певні недоліки, які необхідно враховувати при виборі обладнання.

Редукований прохід

Стандартні пристрої мають звужений внутрішній канал, що знижує пропускну здатність трубопроводу. Це може обмежувати використання таких кранів у системах, де важлива висока швидкість потоку. Однак існують повнопрохідні моделі, у яких діаметр каналу практично дорівнює діаметру труби, що дає змогу уникнути цієї проблеми.

Підвищений крутний момент

Для управління пробковими пристроями потрібно більше зусиль, ніж для аналогічних кульових кранів. Особливо це помітно при тривалій експлуатації або роботі з в'язкими середовищами. У деяких випадках для приведення крана в дію доводиться використовувати редуктори або приводи, що збільшує вартість системи.

Обмежена герметичність при сильних перепадах тиску

Хоча пристрої забезпечують хорошу герметичність за нормальних умов, у системах із різкими перепадами тиску їхнє ущільнення може зазнавати додаткових навантажень, що потенційно знижує термін служби.

Чутливість до забруднень

Незважаючи на стійкість до агресивних середовищ, великі тверді частинки, які потрапили до механізму, можуть ускладнити роботу пробки і призвести до збільшення зносу контактних поверхонь.

Під час проектування систем необхідно ретельно враховувати умови експлуатації, щоб компенсувати можливі недоліки пробкових кранів правильним вибором моделі та типу конструкції.

Пробкові крани - перевірене часом рішення для роботи з агресивними, в'язкими середовищами, що кристалізуються. Їхня проста конструкція, висока надійність і здатність забезпечувати повну герметичність роблять їх незамінними в хімічній промисловості, енергетиці та інших галузях.
