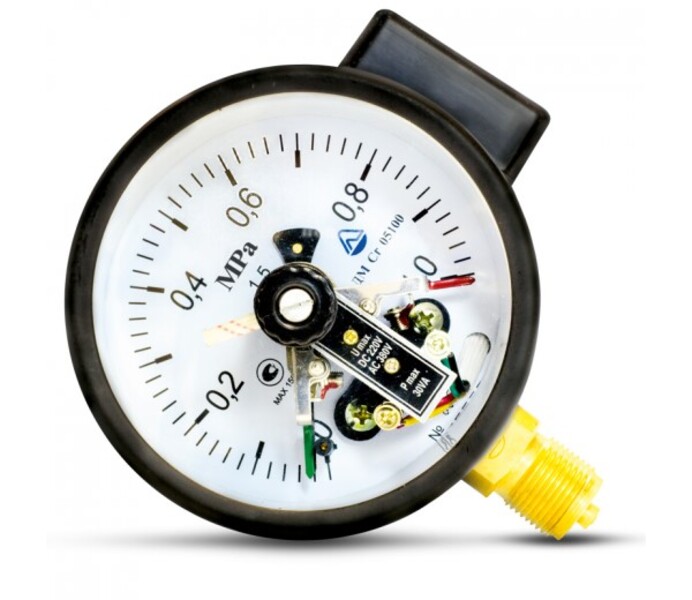

Основні види манометрів

Манометри - це вимірювальні прилади, без яких неможливо уявити контроль тиску в промислових, комунальних і побутових системах. Вони встановлюються в трубопроводах, котельнях, насосних станціях, компресорних установках, системах опалення та вентиляції. Правильний вибір манометра залежить від умов експлуатації, типу вимірюваного тиску, необхідної точності та специфіки середовища.

Типи манометрів за видом вимірюваного тиску

Класифікація манометрів ґрунтується на кількох ключових ознаках: принципі дії, типі вимірюваного тиску, точності та призначенні приладу. Такий підхід дає змогу підібрати оптимальне рішення під конкретні умови експлуатації та технічні вимоги.

Один із головних критеріїв вибору - тиск, який потрібно контролювати. За цим параметром розрізняються конструкція приладу і його сфера застосування. Залежно від того, який саме тиск потрібно виміряти, розрізняють:

• манометри - вимірюють надлишковий тиск щодо атмосферного. Найпоширеніший тип;
• вакуумметри - вимірюють розрідження, тобто тиск, нижчий за атмосферний;
• мановакуумметри - універсальні прилади, які можуть вимірювати надлишковий і негативний тиск;
• барометри - фіксують абсолютний атмосферний тиск.
• диференціальні - визначають різницю тисків між двома точками системи.

Вибір залежить від специфіки завдання: для водопостачання частіше беруть стандартні манометри, а для витяжок, вентиляції або фільтрації - диференціальні.

Типи манометрів за принципом дії

Манометри розрізняються за внутрішнім устроєм. Від цього залежить точність приладу, його надійність у конкретних умовах і допустимі діапазони вимірювань. Деякі типи манометрів підходять для високих температур і агресивних середовищ, інші - для точних лабораторних вимірювань або автоматизованих систем. Основні типи приладів за цим параметром:

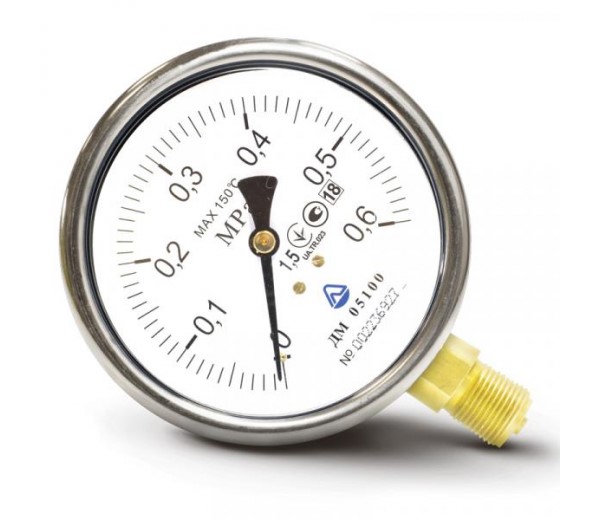

1. Пружинні (деформаційні) працюють завдяки пружному елементу (наприклад, трубці Бурдона), який деформується під дією тиску. Найпоширеніший принцип.
2. Рідинні працюють за принципом зміни рівня рідини під тиском. Часто застосовуються в лабораторіях.
3. Мембранні засновані на деформації тонкої мембрани. Добре підходять для агресивних або забруднених середовищ.
4. Електронні (датчики тиску) вимірюють тиск за допомогою електронних сенсорів і перетворюють дані в цифровий сигнал. Використовуються в автоматизованих системах і там, де важлива висока точність.

Різні принципи дії манометрів дають змогу використовувати їх у найрізноманітніших умовах, від простих технічних систем до високоточних лабораторій. Пружинні моделі підходять для більшості завдань, тоді як мембранні та електронні - для агресивних середовищ або тих, що потребують автоматизації. Правильний вибір типу приладу за принципом роботи забезпечує точність вимірювань і стабільність у довгостроковій експлуатації.

Типи манометрів за класом точності

Клас точності визначає максимально допустиму похибку вимірювань у відсотках від граничного значення шкали. У маркуванні він вказується числом - чим воно менше, тим вища точність:

• 0.1 - 0.6 - для лабораторних, еталонних і калібрувальних цілей;
• 1.0 - 1.5 - для прецизійних вимірювань на виробництві;
• 2.5 - 4.0 - для технічних потреб, де допустима велика похибка;

Чим складніша система, тим вищим має бути клас точності. Наприклад, у системах опалення можна використовувати прилад із класом 2.5, а в медичному обладнанні - не нижче 1.0.

Види манометрів за призначенням

За призначенням усі пристрої діляться на універсальні та спеціалізовані. Розглянемо ключові види:

• технічні застосовуються для вимірювання тиску повітря, води, пари та інших неагресивних середовищ;
• аміачні стійкі до аміаку, корпус забарвлюють у жовтий колір;
• корозійностійкі виготовляються з нержавіючої сталі або сплавів для роботи з агресивними рідинами і газами, часто на хімічних підприємствах або в опалювальних системах;
• вібростійкі використовуються на обладнанні з сильними вібраціями, мають гліцеринову або силіконову заливку;
• залізничні встановлюються на рухомому складі, в рефрижераторах та інших залізничних системах;
• манометри точних вимірювань застосовуються в метрологічних лабораторіях, для калібрування і повірки.

Також існують моделі манометрів з різними шкалами, корпусами, типами приєднання (радіальні, осьові), ступенем захисту від пилу і вологи, різним діапазоном температур. Використання приладу не за призначенням може призвести до його швидкого виходу з ладу або помилкових показань. Тому під час купівлі важливо точно знати, в яких умовах працюватиме агрегат, щоб вибрати відповідну модель.
