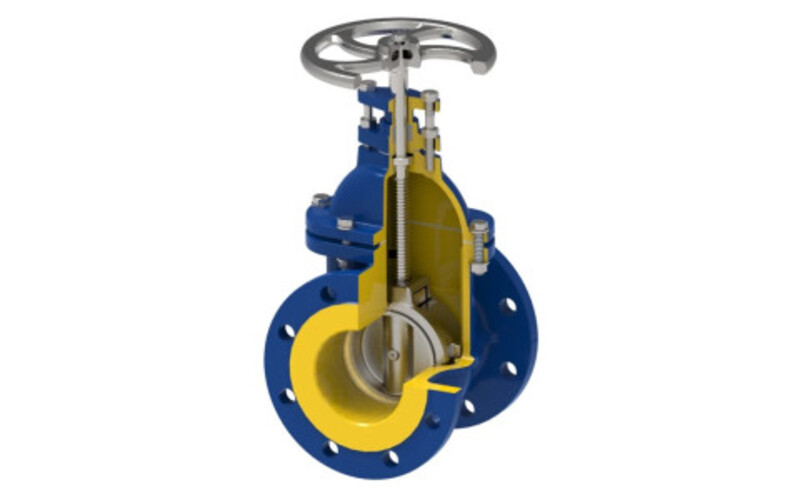

Клинові засувки - види та сфери застосування

Під час монтажу інженерних систем часто використовується така запірна арматура, як клинові засувки. Вони призначені для плавного перекриття потоків у промислових і комунальних трубопроводах з різними типами робочих середовищ. Найпоширенішими клинові засувки є в нафто- і газопереробній сфері, а також інших системах з високим тиском і високошвидкісними потоками робочого середовища.

Конструкція і класифікація клинових засувок

Основою засувки з клином є чавунний або сталевий корпус із кришкою і запірний елемент. У клинової запірної арматури також є шток, штурвал, сальниковий і ходовий вузли. Деякі моделі можуть оснащуватися електроприводом.

Клинові засувки розрізняють залежно від:

• матеріалів, з яких вони виготовлені;
• способу лінійного переміщення;
• конструкції затворів і сідел.

Принцип роботи арматури простий - обертаючись, штурвал переміщує шток і затвор. Таким чином натиск посилюється або слабшає, а після закриття повністю герметично блокує потік у трубопроводі.

Чавунні, сталеві, латунні та інші клинові засувки

Клинові засувки можуть виготовлятися з:

1. Чавуну з полімерним покриттям для захисту від корозії. Чавунні засувки довговічні й недорогі, але бояться сильних механічних ударів.
2. Литої або штампованої сталі для трубопроводів із підвищеним тиском або високими температурами рідких і газоподібних речовин.
3. Латуні, міді, титану, бронзи, інших кольорових металів та їхніх сплавів. Металеві варіанти можуть перекривати магістралі з робочими температурами не вище 200 °C.

Клиновий затвор може бути додатково прогумованим для більшої щільності перекриття потоку.

Лінійне переміщення клинової засувки

За типом лінійного переміщення вироби діляться на арматуру з висувним або невисувним штоком. У разі висувного штока засувка під час відкриття рухає затвор і шток вгору. Цей тип трубопровідної арматури гарантує зручний доступ до ходової частини і застосовується на найважливіших вузлах.

Клинові засувки з невисувними штоками схожі на знімачі, шток у них занурюється в робоче середовище, а сам замикаючий елемент займає менше місця за висотою. Щоб експлуатувати мережі з такими пристроями було зручніше, на штурвалах клинових затворів нанесено інформацію про те, скільки обертів потрібно зробити для відкриття або перекриття потоку.

Тверді, гнучкі та розділові засувки

Клинові варіанти трубопровідної арматури залежно від конструкції затворного елемента і сідел можуть мати:

1. Твердий затвор, призначений для надійного контролю трубопроводів із турбулентним потоком або твердими домішками в середовищі, що транспортується. Це найбільш міцний і простий за конструкцією вид запірної арматури.
2. Гнучкий затвор - цілісний диск із вузькими розрізами. Такий вид затвора дає змогу змінювати кут між сідельними пластинами за збереження міцності конструкції.
3. Роздільні затвори з посадковими поверхнями, які самоналаштовуються. Такі засувки можуть використовуватися в трубопроводах із холодною водою, гарячими рідинами або газами.

Запірна арматура з твердими затворами найчастіше використовується комунальниками в мережах водо- і теплопостачання. Пристрої дають змогу перекривати воду в аварійних ситуаціях. Встановлені в технічних колодязях засувки з клином дають можливість відсікати певні ділянки для ремонтних робіт.

Дискові гнучкі затвори часто застосовують для запірної арматури в трубопроводах нафтопереробних і газовидобувних підприємств.

Переваги та застосування

Клинові засувки підходять для магістралей з тиском робочого середовища до 25 МПа і температурою рідини або газу в потоці до 565°С. Вони виготовляються в різних розмірах - вибрати клинові засувки можна з діаметром умовного проходу від 40 до 2000 мм. У такого виду запірної арматури маса переваг, серед яких можна виділити:

• високий робочий ресурс;
• можливість плавного перекриття потоку, щоб уникнути гідравлічного удару;
• захист затвора у відкритому положенні від потоку рідини;
• простоту конструкції та швидкий монтаж;
• широкий вибір розмірів під будь-які інженерні мережі.

Міцність і відмінні техніко-експлуатаційні характеристики клинових засувок дають змогу використовувати їх у різних сферах. Вони монтуються на трубопроводи для:

• подачі холодної та гарячої води в житлові комплекси і на підприємства;
• комунального теплопостачання та опалення промислових цехів;
• транспортування продуктів хімічної, харчової та фармацевтичної промисловості.

Клинові засувки можуть використовуватися скрізь, де є потреба замикати трубопровід і запобігати проходженню потоку по магістралі. Купити якісні клинові засувки та іншу запірну арматуру можна на сайті компанії Armax.
