Класи міцності болтів і гайок

Усі кріпильні елементи мають свої основні класи міцності, які безпосередньо впливають на надійність з'єднань і стійкість до навантажень. Від правильного вибору метизів залежить безпека і довговічність конструкції.

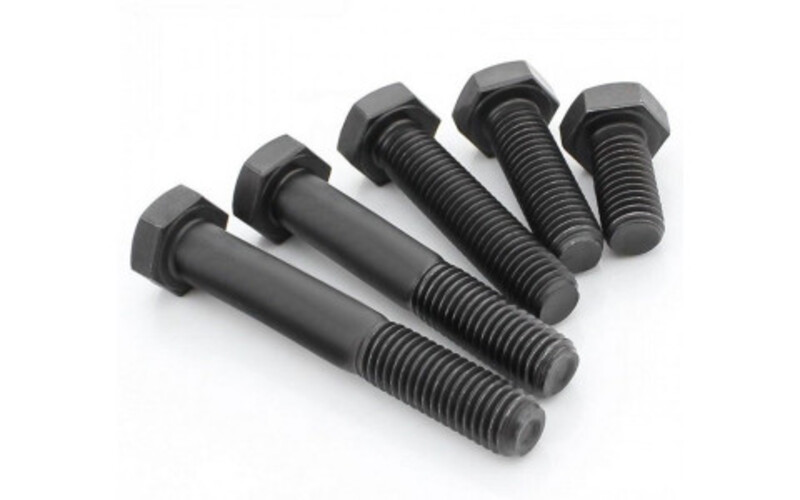

Болти - це металеві стрижні з нарізаним зовнішнім різьбленням і шестигранною головкою для гайкових ключів. Вони призначені для надійного з'єднання конструкцій за допомогою гайки. Для їх виготовлення використовується вуглецева або легована сталь. Болти можуть бути з мідним або цинковим покриттям, що захищає їх від корозії та іржі для використання в агресивних середовищах. Вони класифікуються за сферою застосування для:

• автодеталей з низьким навантаженням застосовуються чорні болти з високовуглецевої сталі;
• відповідальних конструкцій використовуються болти з легованої сталі;
• механізмів з монотонними коливаннями - металовироби із середньовуглецевої сталі.

Категорія якості залежить від вмісту вуглецю в сталі і варіюється від 3,6 до 12,9.

Гайка, металевий виріб із внутрішнім різьбленням для з'єднання з болтом. Вона має форму шестигранника для зручності монтажу. Існує кілька типів гайок:

• стопорні;
• баранчикові;
• ковпачкові;
• фланцеві;
• самостопорні.

Гайки виробляються з оцинкованої або звичайної сталі. Оцинковані, стійкі до іржі та корозії, а чорні гайки, схильні до впливу зовнішнього середовища і також мають свою категорію якості.

Що таке клас міцності?

Клас якості вказує на властивості матеріалу, з якого виготовлено кріплення, і його здатність витримувати навантаження. Згідно зі стандартом ГОСТ, існують такі класи міцності: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9, 12.9. Що вищий номер, то міцніший і надійніший елемент.

Матеріал і методи обробки визначають кінцеву категорію міцності. Наприклад:

• сталь Ст.35 після токарної обробки має міцність 5.6;
• після об'ємного штампування клас підвищується до 6.6 і 6.8;
• загартування готового виробу доводить показник до 8.8 і вище.

Для найміцніших металовиробів, класи 10.9 і 12.9 використовують леговані сталі, такі як Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА.

Що означають цифри в позначенні?

Позначення категорії міцності складається з двох цифр, розділених крапкою. Значення цифр:

1. Перша - межа міцності на розрив у МПа, помножена на 100. Для болта класу 6.8 це 600 МПа.
2. Друга - мінімальна межа плинності, виражена у відсотках від межі міцності. У болта 6.8 це 80% від 600 МПа, тобто 480 МПа.

Таким чином, категорія якості відображає механічні властивості матеріалу і його стійкість до навантажень. Розглянемо приклад розрахунку:

1. Розривна міцність: 6÷0.01=6006 \div 0.01 = 600 МПа.
2. Плинність: 8×0.1=0.88 \times 0.1 = 0.8; 600×0.8=480600 \times 0.8 = 480 МПа.

У цьому випадку, болт класу 6.8 почне деформуватися при 480 МПа, а зруйнується при 600 МПа.

Розуміння цих значень допомагає вибрати кріплення з потрібними характеристиками для конкретних умов експлуатації. Правильний вибір потрібної категорії гарантує надійність і безпеку з'єднань.

Маркування метизів

Маркування класу стійкості наноситься на головку болта (цифри опуклі або вдавлені). Якщо головка мала, використовується альтернативне позначення крапками і рисками за принципом циферблата. Наприклад, крапка вказує початкову мітку, а риски - номер класу.

Таблиця міцності матеріалів

На гайках категорія якості позначається аналогічно, але доповнюється стандартами:

• DIN: 931, 933;
• ГОСТ: 7805-70, 7798-70, 22353-77 (для болтів) і 5915-70, 5927-70 (для гайок).

Таке позначення допомагає швидко визначити властивості кріпильних елементів і його відповідність вимогам конкретної конструкції.

Застосування різних класів міцності

Категорія стійкості болтів визначає їх застосування в різних конструкціях і механізмах, залежно від необхідної надійності та рівня навантаження:

• 4.8, 5.8: підходять для легких з'єднань;
• 8.8: використовуються у відповідальних механізмах і конструкціях;
• 10.9, 12.9: застосовуються в підйомній техніці, збірно-розбірних механізмах і критично важливих вузлах, скорочуючи габарити кріплення.

Ці характеристики роблять вибір категорії міцності важливим етапом проєктування і складання надійних з'єднань.

Як правильно вибирати кріплення?

При виборі металовиробів важливо враховувати особливості конструкції та умови експлуатації, щоб забезпечити надійність і уникнути зайвих витрат.

1. Орієнтуйтеся на проєктну документацію. У ній вказано необхідний клас міцності для конкретної конструкції.
2. Перевіряйте маркування. Клас міцності позначений на голівці болта або торці гайки.
3. Враховуйте умови експлуатації. Для конструкцій з низькими навантаженнями немає сенсу використовувати кріплення високого класу міцності - це призведе до перевитрати коштів.

Правильний вибір кріплення гарантує довговічність з'єднань і оптимальне співвідношення ціни та якості.

Чому важливо вибирати правильний клас міцності?

Правильний вибір категорії стійкості забезпечує:

1. Безпеку конструкції. Занадто низький клас може призвести до руйнування.
2. Ефективність. Металовироби з надмірною міцністю збільшують вартість монтажу без необхідності.
3. Довговічність. Відповідне кріплення краще справляється з навантаженнями і деформаціями.

Вибір відповідної категорії стійкості - це запорука надійності та економічності проєкту.

Вибір класу стійкості кріплення повинен відповідати розрахунковим навантаженням і проєктній документації. Використання метизів з підвищеним класом збільшує вартість монтажу, а недостатня міцність призводить до руйнування конструкції.
