Гідравлічний удар (гідроудар) - це стрибок тиску, що відбувається у водопровідній системі або інших гідросистемах у разі різкої зміни швидкості та напрямку руху води. Гідроудар трубопроводу часто стає джерелом серйозних ускладнень. Рідина створює хвилі тиску, які буквально можуть "вдарити" по стінках труб, фітингах та інших елементах системи, що призводить до руйнування трубопроводу.
Загальні відомості про гідроудари
Поява гідроудару зазвичай пов'язана з різкими змінами швидкості потоку води, що спричиняються різними подіями, як-от закриття засувки, аварійне вимкнення насоса, відкриття клапана і збої в системі. У результаті таких ударів можливі:
- течі;

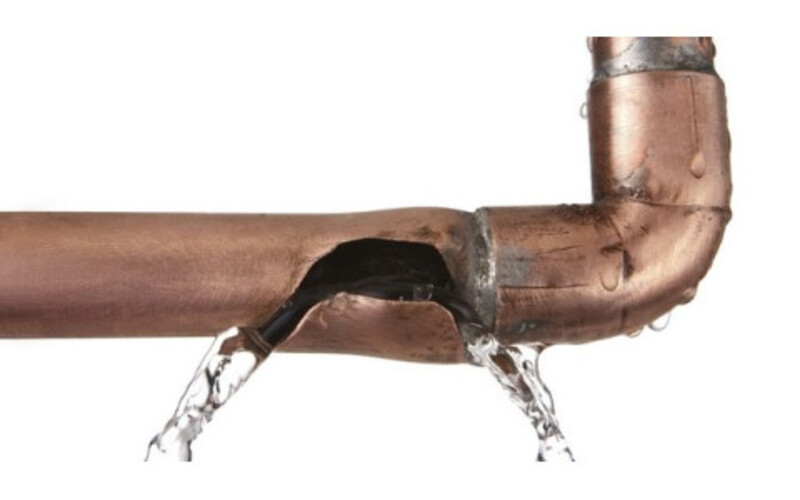

- розриви труб;
- поломки насосів та інші пошкодження.
Результат - дорогі ремонтні роботи.
Види гідравлічних ударів
Залежно від часових характеристик, пов'язаних із поширенням ударних хвиль (T) і часом, що потрібен для закриття засувки чи іншої запірної арматури (τ), яка спричиняє гідроудар у трубах, можна виокремити два основні типи гідроударів.
Повний
Відбувається, коли засувка закривається швидше, ніж поширюється ударна хвиля. Це змушує ударну хвилю рухатися у зворотному напрямку щодо потоку рідини в трубопроводі. У результаті відзначається багаторазове проходження хвилі в різних напрямках. Наприклад, таке явище може статися під час швидкого закриття стандартних зворотних клапанів на електронасосах, коли подача електроенергії припиняється.
Неповний
Виникає, коли засувка закривається повільніше, ніж поширюється ударна хвиля. У цьому разі ударна хвиля змінює напрямок руху, але частково продовжує поширюватися через не повністю закриту засувку. Прикладом неповного гідроудару може слугувати підвищення тиску в трубопроводі в разі повільного закриття засувки або використання зворотного клапана з механізмом плавного закриття.
Обидва види гідроударів мають свої характеристики і вимагають різних методів запобігання та управління. Розуміння відмінностей між ними має важливе значення для забезпечення надійної та безпечної роботи гідравлічних систем.
Розрахунок гідравлічного удару
Розрахувати гідравлічний удар дуже важливо під час проєктування та обслуговування систем водопостачання та опалення. Розрахунок спрямований на запобігання аварійним ситуаціям, захист обладнання та забезпечення безпеки в системах, де циркулює рідина під тиском. Для розрахунку гідроудару в системі водопостачання використовуються кілька ключових параметрів і математичних формул:
- Тиск (Dp). Показник тиску в системі, вимірюваний у Ньютонах на квадратний метр (Н/м²). Тиск змінюється внаслідок гідроудару і обчислюється з використанням спеціальних рівнянь.
- Щільність рідини (p). Вимірюється в кілограмах на кубічний метр (кг/м³). Цей параметр враховується при розрахунках тиску.
- Швидкість рідини (u0 і u1). Швидкість руху рідини до і після зміни умов у системі. Ці значення також відіграють важливу роль у розрахунках.
Крім основних параметрів, для більш точних розрахунків і прогнозів гідравлічного удару враховуються додаткові фактори. Це діаметр і матеріал трубопроводу, а також рівень стисливості рідини. Параметри можуть варіюватися залежно від конкретних умов у системі.
Для аналізу і передбачення гідравлічного удару використовують формули, що описують зміну тиску і швидкості поширення ударної хвилі. Наприклад, формула Жуковського бере за основу щільність рідини і швидкість її руху:
ΔPуд = ρ * Δv * c, де:
- ΔPуд - стрибок тиску;
- ρ - питома густина води;
- Δv - зазначена зміна швидкості (при повній зупинці - швидкість потоку перед зупинкою);
- с - швидкість поширення ударної хвилі.
Формули також включені в програмне забезпечення для проєктування гідравлічних систем. Розуміння цих формул і параметрів дає змогу інженерам і фахівцям розробляти заходи для запобігання гідроударам.
Способи запобігання гідравлічним ударам
Існує кілька способів запобігти гідравлічним ударам у трубопровідних системах:
- Використання амортизаторів. Вібровставки, компенсатори, демпфери та гідроакумулятори гасять хвилі тиску, запобігаючи їхньому впливу на систему.
- Плавне відкриття і закриття кранів. Важливо уникати різкого відкриття або закриття кранів, оскільки це може спричинити гідравлічний удар. Плавне регулювання потоку води допомагає пом'якшити перепади тиску.
- Використання змінних частотних насосів. Пристрої контролюють швидкість потоку води більш плавно, що знижує ймовірність гідравлічних ударів.
- Навчання персоналу. Важливо підготувати співробітників, які працюють із системою, до правильного управління та обслуговування водопроводів.
Важливо правильно проєктувати систему водопостачання або опалення, враховуючи фактори, які можуть викликати гідроудари. Це вибір правильних діаметрів труб, встановлення відповідних клапанів і пристроїв для згладжування тиску, а також врахування довгострокових змін у системі.
