Вам знайома ситуація, коли один радіатор обпалює, а інший — ледь теплий? Це не примха системи опалення і не «втома» труб. Це дисбаланс, що виникає при нерівномірній подачі теплоносія. І ось тут вступає в гру головний герой стабільності — балансувальний клапан. Він не просто регулює потік — він приводить всю систему до стану гармонії.
Розберемося, як працює цей пристрій, чому без нього не обійтися в сучасній інженерії і які переваги він дає як в побуті, так і в промисловості.
Що таке балансувальний клапан і навіщо він потрібен?
Балансувальний клапан — це запірно-регулювальний пристрій, призначений для точного розподілу робочого середовища в опалювальних і охолоджувальних системах. Його основне завдання — забезпечити рівномірну подачу теплоносія по всіх контурах системи, стабілізуючи температуру і тиск.
Без нього в системі виникають:
- температурні перекоси;
- надмірні навантаження на насоси;
- підвищена витрата енергії;
- швидкий знос окремих елементів.
Особливо актуальний він у складних схемах з декількома споживачами: офісні будівлі, багатоквартирні будинки, промислові об'єкти і навіть приватні будинки з теплою підлогою.

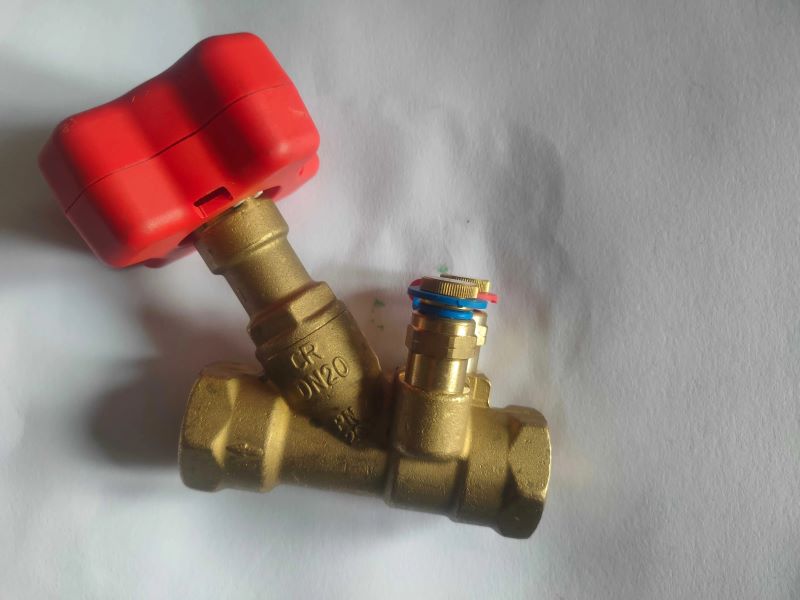

Як влаштований ручний балансувальний клапан?
На перший погляд він схожий на звичайний вентиль, але має ряд конструктивних особливостей:
- Корпус — з міцного металу: латуні, сталі або чавуну.
- Золотник (затвор) — регулює площу прохідного перетину, переміщаючись по шпинделю.
- Шток — з'єднує рукоятку із затвором і передає обертальний рух.
- Ущільнювальні кільця — запобігають протіканню при перекритті.
- Індикатор положення — допомагає точно визначити, наскільки відкритий або закритий клапан.
Деякі моделі додатково комплектуються:
- дренажним патрубком;
- вимірювальною діафрагмою;
- знімною рукояткою;
- пристроями для вимірювання витрати і тиску.
Конструкція ручного балансувального клапана продумана до дрібниць, щоб забезпечити точне налаштування і надійну роботу навіть в найскладніших інженерних системах. Завдяки просунутим елементам і додатковим опціям він стає незамінним інструментом для професійного балансування.
Принцип роботи: просто про складне
Робота ручного балансувального клапана заснована на механічному регулюванні потоку. При повороті рукоятки золотник переміщається вздовж осі, звужуючи або розширюючи прохідний перетин. Це дозволяє вручну налаштувати подачу теплоносія в кожному контурі.
Клапан може працювати в двох режимах:
- Балансування — затвор відкритий, забезпечуючи точний контроль над потоком.
- Перекриття — затвор повністю закриває прохід, припиняючи рух середовища.
Важливо: при перекритті потоку налаштування клапана зберігаються, що дозволяє при повторному відкритті повернути систему до оптимальної роботи.
Де застосовується ручний балансувальний клапан?
Найбільш активно такі пристрої використовуються:
- в системах опалення (стояки, розподільні колектори, теплові вузли);
- в системах охолодження та вентиляції;
- в промислових трубопроводах;
- в приватних будинках для регулювання теплих підлог або радіаторів.
Клапан не просто врівноважує потоки — він захищає систему від:
- гідравлічних ударів;
- нерівномірного прогріву приміщень;
- передчасного зносу насосів і котлів.
Ручний балансувальний клапан — це не просто елемент арматури, а важливий інструмент для створення стабільної та ефективної інженерної системи. Його установка дозволяє заздалегідь виключити дисбаланс, який міг би коштувати дорого в ремонті та енерговитратах.
Переваги ручних балансувальних клапанів
Вибираючи компоненти для системи опалення або охолодження, важливо враховувати не тільки їх вартість, але і надійність, простоту в обслуговуванні і точність налаштування. Ручні балансувальні клапани — це якраз той випадок, коли просте рішення виявляється найефективнішим. Вони успішно справляються із завданнями регулювання потоків робочого середовища, не перевантажуючи систему складною електронікою і не вимагаючи складного монтажу. Їх особливо цінують інженери та монтажники за довговічність і можливість швидкого налаштування без залучення дорогого обладнання.
Чому варто вибрати саме ручну модель:
- Простота і надійність: мінімум рухомих деталей і перевірена конструкція — запорука довговічної роботи без збоїв. Такі клапани рідко виходять з ладу і легко піддаються ремонту.
- Доступність: ручні моделі істотно дешевші за автоматичні аналоги, при цьому вони справляються з регулюванням потоків не менш ефективно, особливо в невеликих і середніх системах.
- Точне налаштування: наявність шкали на корпусі і фіксатора рукоятки дозволяє з високою точністю виставити потрібні параметри, виключаючи ризик випадкової зміни налаштувань.
- Зручність монтажу: клапани можна встановлювати як на вертикальних, так і на горизонтальних ділянках трубопроводу, що спрощує проектування і скорочує час монтажу.
- Стійкість до навантажень: надійно працюють в умовах нестабільного тиску і температурних перепадів, не втрачаючи своїх експлуатаційних властивостей.
- Універсальність: сумісні з різними робочими середовищами — водою, парою, гліколевими розчинами. Головне — правильно підібрати модель під конкретні умови експлуатації.
Таким чином, ручний балансувальний клапан — це не просто бюджетний вибір, а розумна інвестиція в стабільність системи. Його переваги особливо помітні при правильному налаштуванні і періодичному технічному обслуговуванні.
Як правильно встановити і налаштувати клапан?
Монтаж і налаштування — ключові етапи, від яких залежить ефективність системи.
Перед установкою:
- очистіть трубопровід від бруду і відкладень;
- встановіть фільтр-грязевик перед клапаном;
- переконайтеся, що напрямок потоку відповідає стрілці на корпусі.
Під час монтажу:
- дотримуйтесь наявності прямих ділянок до і після клапана;
- вибирайте спосіб кріплення залежно від моделі: фланцевий або різьбовий.
Налаштування:
- повертаючи рукоятку, змінюйте пропускну здатність.
- для точного налаштування використовуйте витратомір або таблиці тиску і витрати.
- зафіксуйте рукоятку і, при необхідності, опломбуйте пристрій.
