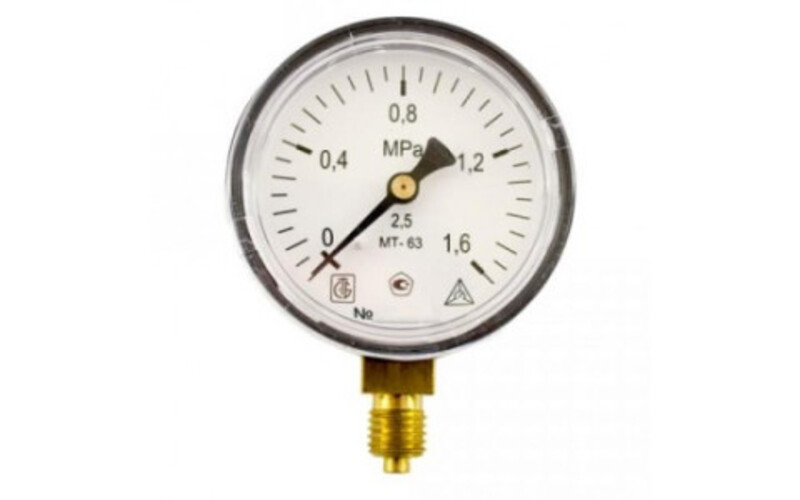

Манометр – точное устройство, которое служит для измерения избыточного давления внутри системы, заполненной газом или жидкостью. Содержит чувствительный элемент, в виде кольцеобразной трубки с поперечным сечением в виде овала. Давление среды, воздействуя по периметру на внутреннюю поверхность трубки, перемещает незакрепленный конец трубки. Она, улавливая изменение давления, преобразует его в механическое движение. Такой прибор называют трубкой Бурдона или манометром.
Интересно отметить, что недавние исследования показали: первым прибор, похожий на манометр, создал знаменитый Леонардо да Винчи. Он не только прославился своими художественными произведениями, но также был выдающимся инженером. Да Винчи провел серьезное исследование на эту тему, но оно осталось неизвестным и было опубликовано только в XIX веке. Однако, официальным изобретателем манометра считается итальянец Торричелли, который в 1644 году с помощью ртутной трубки впервые измерил атмосферное давление.
На сегодняшний день существует множество видов манометров, которые используются в различных областях, таких как промышленность, медицина и даже в быту, обеспечивая улучшение качества и безопасности жизни. Эти приборы измеряют давление различных жидкостей и газов, включая пар, воду и воздух, и нашли широкое применение в сфере ЖКХ.
Назначение манометра
Прибор используется во многих областях и устанавливается на трубопроводы различных видов. Чаще всего он требуется там, где транспортируются среды с повышенной температурой: водопроводы и отопление, строительство и машиностроение, металлургия и химическая промышленность.
Что необходимо помнить при выборе манометра?
Основным показателем для выбора манометров является диапазон измерений. При использовании прибора с большим диапазоном вероятны существенные ошибки и погрешности в измерениях. Стандартными считаются приборы с диапазоном от 0-1 до 0-1000. Давление измеряется в паскалях (обозначается Па) или в барах. Паскалями измеряется давление в международной системе единиц. 1 бар равен 100 000 Па.
Не имея точного представления о необходимых параметрах, лучше приобрести прибор, где рабочее давление среды будет находиться в пределах 1/3 до 2/3 максимально измеряемого значения.
Основные параметры для подбора манометра
К таким характеристикам относят самые важные технические параметры.
Диапазон измерений
Если выбрать устройство с рабочим давлением в первой трети шкалы измерений – будут фиксироваться многочисленные ошибки и погрешности в показаниях. Если же в последней трети – манометр будет всегда работать с перегрузкой, что может приводить к его неисправности.
Класс точности
Манометр должен показывать допустимые отклонения от актуальных результатов. Чтобы измерения были наиболее точными, специалисты рекомендуют выбирать стандартный ряд с показаниями 0,4/0,6/1,0/1,5/2,5/4,0. Когда стандартная погрешность превышает допустимую, прибор заменяют.
Размеры манометра
Основным показателем считается диаметр прибора. Он может быть от 40 до 250 мм – в основном это бытовые приборы. Манометры промышленного образца достигают 500 мм, чтобы на расстоянии можно было увидеть показания.
Крепление штуцера
Реализуется в двух видах:
- радиальный – крепление (штуцер) присоединяется к манометру внизу прибора;
- торцевой или осевой – крепление находится сзади, на обратной стороне манометра.
Торцевой тип крепления подразделяется еще на две группы – аксиальное (подключение по центру прибора) и эксцентричное (с боковым смещением).
Тип соединяющей резьбы
В манометрах наиболее часто используют метрическую и трубную резьбу. Метрическая, согласно ГОСТу, применяется в приборах отечественного производства, трубная – у иностранных производителей. Резьба манометра должна совпадать с резьбой трубы, на которую он будет установлен.
Материал изготовления
Зависит от вида среды, в которой будет устанавливаться прибор:
- При транспортировке агрессивных сред используют оборудование из нержавеющей стали.
- В густых и вязких средах устанавливают специальный мембранный разделитель.
- В средах с высокой температурой требуются охлаждающие отводы.
Условия эксплуатации
На промышленных предприятиях, где работа сложного оборудования может вызывать вибрацию, потребуется специальный демпферный блок для ее гашения. Он нужен, если часто происходят колебания давления измеряемой среды.
Стоит обратить внимание на дату изготовления прибора. К оборудованию должен прилагаться паспорт, в котором указывается дата поверки. Необходимо обращать внимание и на продавца, на наличие у него разрешительных документов и сертификатов соответствия у товара. Покупка точных приборов без документов может привести к неожиданным последствиям.
Когда необходимо отправить манометр на ремонт?
Это следует сделать в следующих случаях:
- прибор перестал функционировать;
- стекло прибора разбито или повреждено;
- обнаружены повреждения, которые могут повлиять на точность показаний манометра;
- стрелка движется рывками или не возвращается к нулевой отметке;
- погрешность измерений превышает допустимые значения. В отсутствие давления стрелка должна оставаться в пределах нулевой отметки. Отклонение стрелки за пределы этого участка указывает на неисправность прибора.
Как продлить срок службы манометра?
Чтобы продлить срок службы манометра, важно придерживаться определённых правил эксплуатации. Устанавливать прибор следует через трёхходовые краны на трубопровод. При покупке крана обязательно убедитесь, что резьба на манометре совпадает с резьбой на кране. Использование стандартных шаровых кранов не рекомендуется, так как после их закрытия механизм манометра остаётся под остаточным давлением, что может привести к его преждевременному выходу из строя. При установке запрещается прикладывать усилие к корпусу прибора, манометр нужно вращать только за штуцер, используя гаечный ключ.
