Виды резьб: стандарты, классификация, техническая информация

Резьба – это поверхность, созданная при винтовом движении плоского контура по боковой поверхности цилиндра или конуса. Она применяется в различных областях для обеспечения крепежных соединений и передачи усилий между элементами конструкции. Существует несколько видов резьбы, каждый из которых имеет свои особенности и области применения.

Классификация резьбы

Резьбы являются важными элементами в механизмах и конструкциях, обеспечивая прочные и надежные соединения. Существует несколько критериев, по которым поверхности могут быть классифицированы, что позволяет выбирать оптимальный вариант для различных условий эксплуатации.

По форме

Поверхность различают два основных типа, которые отличаются по геометрической форме вершины профиля:

• цилиндрическая – расположены на цилиндрической поверхности;
• коническая – размещена на конической поверхности.

Эти типы поверхности имеют различные области применения в зависимости от конструкции и требований к прочности соединений.

По расположению

Резьбы также можно классифицировать, в зависимости от того, где они находятся на детали:

• наружная – расположена на внешней поверхности детали, например, на винте или трубе;
• внутренняя – находиться на внутренней поверхности детали, как в гайке или муфте.

Тип расположения поверхности определяет ее функцию и область использования в различных конструкциях.

По форме профиля

Различают несколько типов профилей резьбы, каждый из которых имеет свои особенности и области применения:

• треугольная – наиболее распространенная форма, используется в метрических и дюймовых резьбах;

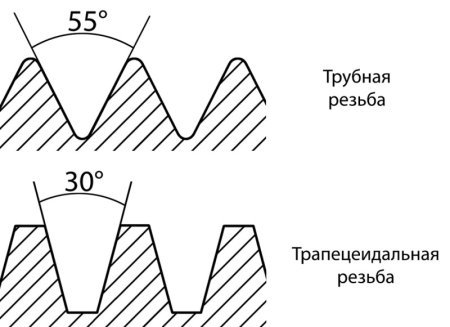

• трапецеидальная – используется в высоконагруженных механизмах, таких как винтовые передачи;
• упорная – имеет заостренную форму, применяется для соединений, которые должны выдерживать большие нагрузки;
• круглая – чаще используется в специальной резьбе, например, для герметичных соединений.

Каждая из этих форм профиля резьбы выбирается в зависимости от характеристик и требований конкретного соединения.

По числу заходов

В этом случае покрытие различают два вида, которые влияют на прочность и особенности соединения.

• однозаходная – один виток резьбы на единицу длины;
• многозаходная – несколько витков на единицу длины, что позволяет увеличить прочность соединения.

Выбор между однозаходной и многозаходной резьбой зависит от нагрузки и требований к прочности соединения.

По направлению нарезки

Такой тип резьбы различают по определению направления вращения при монтаже соединений:

• правая – нарезка осуществляется по часовой стрелке;
• левая – против часовой стрелки.

Выбор направления нарезки зависит от специфики работы механизма и требований к его эксплуатации.

По размерности

Этот вариант включает два основных вида, которые зависят от системы измерений:

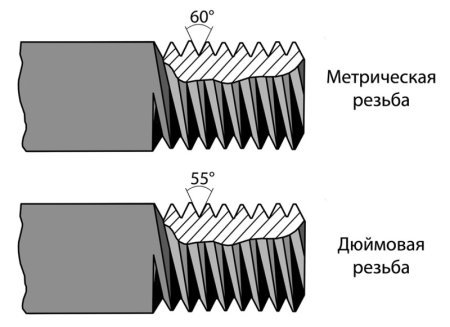

• метрическая – измеряется в миллиметрах, используется в большинстве стран мира;
• дюймовая – измеряется в дюймах, используется в США и Великобритании.

Выбор размерности зависит от стандарта, принятого в стране или регионе, где используется данная резьба.

По назначению

Поверхности могут различаться в зависимости от специфики применения и условий эксплуатации:

• общего назначения – используется для стандартных соединений;
• специального назначения – предназначена для высоконагруженных, герметичных или высокопрочных соединений.

Выбор типа поверхности зависит от требований к прочности и герметичности соединений в конкретных условиях.

Классификация поверхности охватывает различные аспекты, что позволяет выбирать оптимальный тип в зависимости от конкретных требований конструкции. Правильный выбор поверхности резьбы является ключевым фактором для обеспечения надежности и долговечности соединений в различных механизмах.

Стандарты резьбы

Для обеспечения взаимозаменяемости и точности резьбовых соединений были разработаны международные стандарты:

• ISO 5855 – международный стандарт для болтов, основанный на профиле с радиусом закругления впадины, который повышает устойчивость к усталости;
• ГОСТ 9150-81 – метрическая резьба, аналогичная ISO, используется в странах СНГ;
• SAE и JIC – американские стандарты дюймовой поверхности (60°);
• DIN – немецкий стандарт для метрической резьбы (60°);
• BSP и BSPT – английские стандарты для трубных резьб (55°), где BSPT представляет собой коническую поверхность, а BSP – цилиндрическую.

Эти параметры играют ключевую роль в унификации резьбовых соединений для обеспечения их надежности и долговечности.

Технические характеристики и технологии

Технические свойства являются основными параметрами в повышении прочности и долговечности соединений резьбы. Важно учитывать конструктивные особенности и технологии, которые позволяют улучшить эксплуатационные характеристики поверхности.

Асимметричная резьба и другие улучшенные варианты

Для повышения прочности и усталостной стойкости поверхности применяются конструктивные решения, снижающие концентрацию напряжений резьбы:

1. Асимметричная – профиль с разными углами наклона на обеих сторонах витка, улучшая распределение усилий и увеличивая усталостную прочность.
2. С переменным шагом – он изменяется по длине витка, что уменьшает концентрацию напряжений, особенно для высоконагруженных конструкций.
3. С увеличенным радиусом закругления впадины – это снижает концентрацию напряжений, улучшая устойчивость к циклическим нагрузкам. Однако чрезмерное увеличение радиуса может снизить статическую прочность.
4. С многозахватным профилем – несколько заходов на виток увеличивают контактную площадь и равномерно распределяют нагрузку, повышая прочность и устойчивость к вибрациям и износу.

Такие решения широко используются в авиации, автомобилестроении и машиностроении для повышения долговечности и усталостной стойкости резьбовых соединений.

Технологии изготовления резьбы

Существует несколько технологических процессов при изготовлении поверхности, каждый из которых влияет на ее долговечность и стойкость к нагрузкам. Основные технологии производства резьбы включают:

1. Нарезание – традиционный метод, при котором резьба создается с помощью нарезного инструмента. Этот метод обладает ограничениями по долговечности.
2. Накатывание – процесс, при котором поверхность формируется под давлением, что обеспечивает улучшенную структуру металла и повышает его усталостную прочность.
3. Микрошарики и другие методы ППД – процессы после резьбовой обработки, которые создают сжимающие остаточные напряжения в резьбе, что значительно увеличивает ее циклическую долговечность.

Эти технологии производства определяют характеристики поверхности и влияют на ее долговечность в эксплуатации. Выбор подходящего метода зависит от требований к прочности соединений и условий их эксплуатации.

Влияние термической обработки

Такая обработка поверхности играет ключевую роль в улучшении эксплуатационных характеристик резьбы. Основные методы включают:

1. Азотирование – процесс, при котором на поверхности образуется прочный слой нитридов, повышающий усталостную прочность и сопротивление износу.
2. Цементация – насыщение поверхности углеродом, что улучшает твердость наружного слоя и повышает износостойкость резьбы.
3. Закалка – обработка при высоких температурах с последующим охлаждением, что повышает твердость материала и его сопротивление нагрузкам.

Эти процессы создают сжимающие остаточные напряжения на поверхности резьбы, что увеличивает ее усталостную стойкость.

Выбор типа резьбы и технологии ее изготовления влияет на долговечность и прочность крепежных соединений. Необходимо учитывать стандарты и требования для конкретных применений, чтобы обеспечить надежность конструкций.
