Таблицы размеров плоских стальных фланцев по ДСТУ ГОСТ 12820:2008

Стальные приварные фланцы по стандарту ГОСТ 12820-80 предлагаются в широком диапазоне размеров, начиная от Ду10 и достигая Ду2400, и применяются для работы при условных давлениях от 0,1 до 2,5 МПа. Конструкция этих фланцев предельно проста. Они представляют собой однородные диски с центральным отверстием и несколькими отверстиями для крепежа. Болты или шпильки прокладываются через эти отверстия для соединения двух фланцев. Поток рабочей среды проходит через центральное отверстие. Его диаметр немного больше диаметра соответствующей трубы, так как плоский фланец надевается на трубу, а не сваривается с ней непосредственно.

Различные модификации плоских фланцев отличаются формой уплотнительной поверхности (зеркала) и возможностью применения разных типов уплотнительных прокладок. Кроме того, эти изделия могут быть выполнены из различных материалов. Стальные фланцы могут быть изготовлены как из высококачественных углеродистых сталей, так и из сплавов, устойчивых к коррозии.

Варианты исполнений стальных плоских фланцев по ДСТУ ГОСТ 12820:2008

исполнение 1 – с соединительным выступом под углом 45°
исполнение 2 – с выступом под углом 90°
исполнение 3 – со впадиной
исполнение 4 – с шипом
исполнение 5 – с пазом
исполнение 6 – под линзовую прокладку
исполнение 7 – под прокладку овального сечения
исполнение 8 – с шипом под фторопластовую прокладку
исполнение 9 – с пазом под фторопластовую прокладку

Габаритные обозначения плоских приварных фланцев

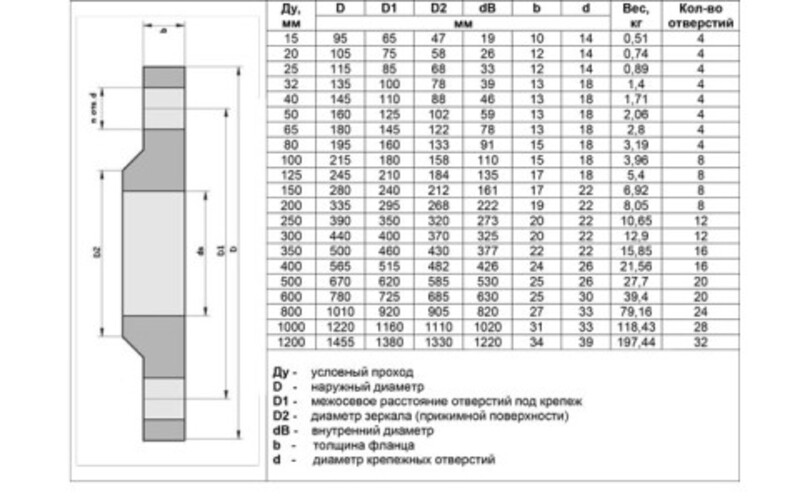

Схема строения плоского фланца

D – наружный диаметр фланца;
D1 – межосевое расстояние крепежных отверстий;
D2 — диаметр прижимной поверхности (зеркала);
dв — внутренний диаметр фланца;
b — толщина фланца;
h — высота зеркала;
dн – диаметр отверстий под шпильки и болты.

Таблица размеров фланцев плоских приварных по ДСТУ ГОСТ 12820:2008 (МПа 0,1-0,25)

Dy	D	D1	D2	dн	dв	b	Вес, кг
10	75	50	35	14	15	8	0,25
15	80	55	40	18	19	8	0,29
20	90	65	50	20	26	10	0,45
25	100	75	60	32	33		0,55
32	120	90	70	38	39		0,79
40	130	100	80	45	46		0,95
50	140	110	90	57	59		1,04
65	160	130	110	76	78	11	1,39
80	185	150	128	89	91		1,84
100	205	170	148	108 (А)	110		2,14
100	205	170	148	114 (Б)	116		2,05
125	235	200	178	133 (А)	135	13	2,60
125	235	200	178	140 (Б)	142		2,47
150	260	225	202	152 (А)	154		3,61
				159 (Б)	161		3,43
				168 (В)	170		3,20
175	290	255	232	194	196		3,77
200	315	280	258	219	222	15	4,73
225	340	305	282	245	245	17	5,93
250	370	335	312	273	273	18	6,95
300	435	395	365	325	325		9,33
350	485	445	415	377	377		10,45
400	535	495	465	426	426		11,64
450	590	550	520	480	480	20	14,56
500	640	600	570	530	530		16,01
600	755	705	670	630	630		21,35
700	860	810	775	720	720	21	29,15
800	975	920	880	820	820	21	36,63
900	1075	1020	980	920	920	23	44,20
1000	1175	1120	1080	1020	1020	25	52,58

Таблица размеров фланцев плоских приварных по ДСТУ ГОСТ 12820:2008 (0.6 МПа)

Dy	D	D1	D2	dн	dв	b	Вес, кг
10	75	50	35	14	15	10	0,31
15	80	55	40	18	19	10	0,33
20	90	65	50	25	26	12	0,53
25	100	75	60	32	33	12	0,64
32	120	90	70	38	39	13	1,01
40	130	100	80	45	46		1,21
50	140	110	90	57	59		1,33
65	160	130	110	76	78		1,63
80	185	150	128	89	91	15	2,44
100	205	170	148	108 (А)	110		2,85
100	205	170	148	114 (Б)	116		2,73
125	235	200	178	133 (А)	135	17	3,88
125	235	200	178	140 (Б)	142		3,68
150	260	225	202	152 (А)	154		4,63
				159 (Б)	161		4,39
				168 (В)	170		4,09
175	290	255	232	194	196	19	5,36
200	315	280	258	219	222		5,89
225	340	305	282	245	245		6,60
250	370	335	312	273	273	20	7,67
300	435	395	365	325	325	20	10,28
350	485	445	415	377	377	22	12,58
400	535	495	465	426	426	24	15,20
450	590	550	520	480	480	24	17,25
500	640	600	570	530	530	25	19,72
600	755	705	670	630	630	25	26,24
700	860	810	775	720	720	27	36,68
800	975	920	880	820	820	27	46,14
900	1075	1020	980	920	920	29	55,10
1000	1175	1120	1080	1020	1020	31	64,36

Таблица размеров фланцев плоских приварных по ДСТУ ГОСТ 12820:2008 (1 МПа)

Dy	D	D1	D2	dн	dв	b	Вес, кг
10	90	60	42	14	15	10	0,46
15	95	65	47	18	19	10	0,51
20	105	75	58	25	26	12	0,74
25	115	85	68	32	33	12	0,89
32	135	100	78	38	39	14	1,40
40	145	110	88	45	46	15	1,71
50	160	125	102	57	59	15	2,06
65	180	145	122	76	78	17	2,80
80	195	160	133	89	91	17	3,19
100	215	180	158	108 (А)	110	19	3,96
100	215	180	158	114 (Б)	116	19	3,81
125	245	210	184	133 (А)	135	21	5,40
125	245	210	184	140 (Б)	142		5,15
150	280	240	212	152 (А)	154		6,92
				159 (Б)	161		6,62
				168 (В)	170		6,24
175	310	270	242	194	196		7,32
200	335	295	268	219	222		8,05
225	365	325	295	245	245		9,30
250	390	350	320	273	273	23	10,65
300	440	400	370	325	325	24	12.9
350	500	460	430	377	377	24	15,85
400	565	515	482	426	426	26	21,56
450	615	565	532	480	480	26	22,76
500	670	620	585	530	530	28	22,70
600	780	725	685	630	630	31	39,40
700	895	840	800	720	720	34	59,46
800	1010	950	905	820	820	37	79,16
900	1110	1050	1005	920	920	40	94,13
1000	1220	1160	1110	1020	1020	43	118,43

Таблица размеров фланцев плоских приварных по ДСТУ ГОСТ 12820:2008 (1.6 МПа)

Dy	D	D1	D2	dн	dв	b	Вес, кг
10	90	60	42	14	15	12	0,54
15	95	65	47	18	19	12	0,61
20	105	75	58	25	26	14	0,86
25	115	85	68	32	33	16	1,17
32	135	100	78	38	39	16	1,58
40	145	110	88	45	46	17	1,96
50	160	125	102	57	59	19	2,58
65	180	145	122	76	78	21	3,42
80	195	160	133	89	91	21	3,71
100	215	180	158	108 (А)	110	23	4,73
100	215	180	158	114 (Б)	116	23	4,55
125	245	210	184	133 (А)	135	25	6,38
125	245	210	184	140 (Б)	142		6,08
150	280	240	212	152 (А)	154		8,16
				159 (Б)	161		7,81
				168 (В)	170		7,36
175	310	270	242	194	196		8,64
200	335	295	268	219	222	27	10,10
225	365	325	295	245	245	27	11,70
250	405	355	320	273	273	28	14,49
300	460	410	370	325	325	28	17,78
350	520	470	430	377	377	30	22,88
400	580	525	482	426	426	34	31,00
450	640	585	532	480	480	38	39,64
500	710	650	585	530
